クラスタシステムの構築に柔軟に対応する、コンパクト・省スペース(3Uサイズ)なディスクアレイ装置です。

	製品概要			CR80接続形態
	仕様			CR80カスケード接続形態

CR80の接続形態

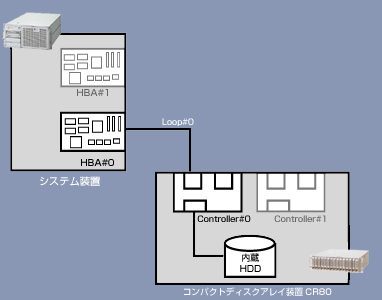

●単体接続 ＜Single Controller＞ 二重化をサポートしていない構成です。 下図のように、システム装置1台につきHBA（Fibre Channelボード）×1、およびCR80のディスクアレイコントローラボード×1にて構成されています。

※グレー部分のオプションは未搭載の状態を表しています。

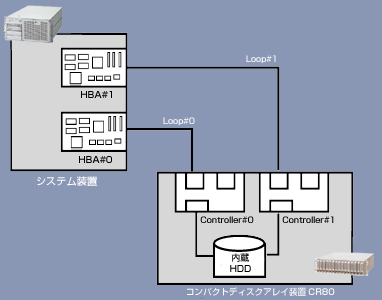

＜Dual Controller / Dual HBA＞ システム装置に搭載されるHBA（Fibre Channelボード）とCR80に搭載されるディスクアレイコントローラボードの二重化をサポートしている構成です。 下図のように、システム装置1台につきHBA（Fibre Channelボード）×2、およびCR80のディスクアレイコントローラボード×2にて構成されています。本構成には、パス二重化ソフトウェア「PATH Pilot」が必要です。

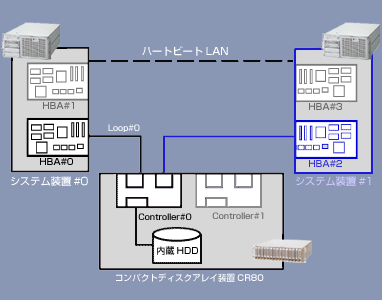

●クラスタ接続 ＜Single Controller＞ 二重化をサポートしていない構成です。 下図のように、システム装置1台につきHBA（Fibre Channelボード）×1、およびCR80のディスクアレイコントローラボード×1にて構成されています。

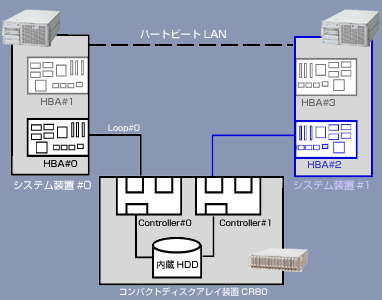

＜Dual Controller＞ CR80に搭載されるディスクアレイコントローラボードの二重化をサポートしている構成です。 下図のように、システム装置1台につきHBA（Fibre Channelボード）×1　および　CR80のディスクアレイコントローラボード×2にて構成されています。

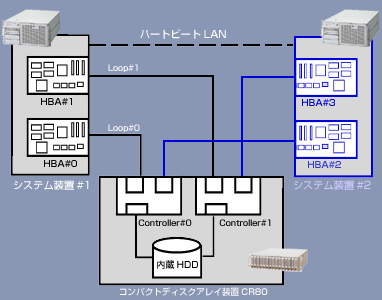

＜Dual Controller / Dual HBA＞ システム装置に搭載されるHBA（Fibre Channelボード）とCR80に搭載されるディスクアレイコントローラボードの二重化をサポートしている構成です。 下図のように、システム装置1台につきHBA（Fibre Channelボード）×2　および　CR80のディスクアレイコントローラボード×2にて構成されています。本構成には、パス二重化ソフトウェア「PATH Pilot」が必要です。 （「PATH Pilot」のライセンスは、サーバ1台あたり1ライセンスです。クラスタ構成の場合、2ライセンスの購入が必要となります。）

●注意事項 ＜Dual Controller構成の使用前提条件＞ デュアルコントローラー構成にて使用される場合、次の条件を満たす必要があります。 ・ コンパクトディスクアレイ装置CR80を無停電電源装置（UPS）に接続する。
