液晶ディスプレイ収納ユニット

15型液晶ディスプレイ装置をラックキャビネット内に収納するユニットです。RL750xでは、フルラックおよびハーフラックへ搭載可能です。ラックキャビネット内に折りたたんでコンパクトに収納可能です。

品名 液晶ディスプレイ収納ユニット 形名 GQ-RL7503（RoHS対応） 外観 17型液晶ディスプレイ装置搭載状態（使用時）:10U 17型液晶ディスプレイ装置搭載状態（収納時）:3U 外観色 黒 占有U数 17型液晶ディスプレイ装置倒立状態時：10U 17型液晶ディスプレイ装置収納状態時：3U 実装可能ディスプレイ装置台数 1台 寸法 480(W)×132.6(H)×703.2(D)mm　(収納状態時) 480(W)×400.3(H)×703.2(D)mm　(倒立状態時) 質量 約13.3kg　(ディスプレイ装置未実装時) 搭載可能ディスプレイ装置 17型液晶ディスプレイ装置：GQ-DT7170

品名 液晶ディスプレイ収納ユニット 形名 GH-RL7501/7502（RoHS対応） 外観 15/17型液晶ディスプレイ装置搭載状態（使用時）:8U 15/17型液晶ディスプレイ装置搭載状態（収納時）:3U 外観色 黒 占有U数 15/17型液晶ディスプレイ装置倒立状態時：8U 15/17型液晶ディスプレイ装置収納状態時：3U 実装可能ディスプレイ装置台数 1台 寸法 484(W)×130(H)×682(D)mm　(収納状態時) 484(W)×346(H)×682(D)mm　(倒立状態時) 質量 約11kg　(ディスプレイ装置未実装時) 搭載可能ディスプレイ装置 15型液晶ディスプレイ装置：PC-DAT15AXGS 15型液晶ディスプレイ装置：PC-DAT15AXGSY 17型液晶ディスプレイ装置：PC-DAT17ASXN 17型液晶ディスプレイ装置：PC-DAT17BSXNY 17型液晶ディスプレイ装置：PC-DAT17BSXN

|  液晶ディスプレイ収納ユニット |  ディスプレイ収納ユニット |  ディスプレイ、キーボードユニット |
|  キーボード、マウス収納ユニット |  コンソール切替ユニット |

ディスプレイ収納ユニット

15型ディスプレイ装置及び17型液晶ディスプレイ装置をラックキャビネットに搭載する収納ユニットです。

品名 液晶ディスプレイ収納ユニット 形名 GH-RC7110 GH-RC7110BK 外観 15型ディスプレイ装置搭載状態：9U 17型液晶ディスプレイ装置搭載状態:9U 外観色 白 黒 占有U数 15型ディスプレイ装置,17型液晶ディスプレイ装置実装時:9U 実装可能ディスプレイ装置台数 1台 寸法 484(W)×132(H)×682(D)mm　(収納状態時) 質量 約7.4kg　(ディスプレイ装置未実装時) 搭載可能ディスプレイ装置 15型ディスプレイ装置：PC-DC5201,PC-DC5202,PC-DC5203,PC-DC5203A 17型液晶ディスプレイ装置：PC-DT3170,PC-DT3171

|  液晶ディスプレイ収納ユニット |  ディスプレイ収納ユニット |  ディスプレイ、キーボードユニット |
|  キーボード、マウス収納ユニット |  コンソール切替ユニット |

ディスプレイ、キーボードユニット

品名 ディスプレイ、キーボードユニット 形名 GQ-RLK7240 GQ-SRLK7240 GQ-RLK7241 外観 [ディスプレイ収納時] [キーボード、ポインティングデバイス部分] 構成(搭載コンソール形名) なし GQ-AT7045 GQ-AT7085相当品 機能 本体引出しロック 本体左前に、引き出しロック機能あり。 ・本体引出し時：手動でロック解除を行ってください。 ・本体収納時：収納時、自動でロックされます。 LCD開閉ロック 簡易ロック機能あり。 ・液晶ディスプレイ引起し時：LCDハンドルを持ち、LCDを引き起こすと解除。 ・液晶ディスプレイ収納時：収納時閉じると、自動で簡易的にロックされます。 スライドレール ロック 本体操作時に固定されるよう左右のスライドレールにロック機能あり。 本体引出し時：最大に伸張する自動ロックされます。 本体収納時：左右のロックを手動で解除を行ってください。 省電力スイッチ 液晶ディスプレイ収納時に、LCDバックライトを切る反射型フォトインタラプタを搭載しております。 占有ユニット(U)数 1U （ディスプレイ引き起こし時：9U） 外形寸法 (引き出し用取手含む) スライドレール縮小時 482(W)×706(D)×43(H)mm スライドレール伸張時： 482(W)×1,210(D)×43(H)mm スライドレール伸張時+液晶ディスプレイ引き起こし時： 482(W)×1,210(D)×370(H)mm 質量 12.5kg 12.7kg 13.0kg 消費電力 35W 38W 40W RoHS指令 適用 【 液晶ディスプレイ部　機器仕様 】 LCD 17型 SXGA TFT カラーLCD 映像入力信号 アナログRGB 解像度 （リフレッシュレート） 640×400ドット （70Hz) 640×480ドット （60/72/75Hz) 720×400ドット（70Hz） 800×600ドット （56/60/72/75Hz) 1024×768ドット （60/70/75Hz) 1280×1024ドット （60/75Hz) 表示色 最大 1,677万色 輝度 185 cd/m2 (typ) コントラスト 450：1 視野角 水平方向：左右75゜ 垂直方向：上75°下60゜ インターフェース ミニD-SUB15ピン Plug＆play VESA DDC2 調整機能 OSD調整 （自動調整，輝度調整，コントラスト調整，水平位置調整， 垂直位置調整，フェーズ調整，クロック調整，sRGB選択， 言語選択，色調調整，黒レベル調整，リセット，DOSモード） 【 キーボード部　機器仕様 】 インターフェース PS/2 USB対応キーボードインタフェース（OADG準拠） キー配列 日本語キーボード（OADG準拠） キー数 日本語キーボード：87キー ストローク 3.0mm±0.5mm 【 ポインティングデバイス部　機器仕様 】 インターフェース PS/2 USB対応キーボードインタフェース（OADG準拠） センサ方式 オプティカル方式 機能 シングルクリック，ダブルクリック，スクロール ボタン数 4ボタン ストローク 0.25mm

|  液晶ディスプレイ収納ユニット |  ディスプレイ収納ユニット |  ディスプレイ、キーボードユニット |
|  キーボード、マウス収納ユニット |  コンソール切替ユニット |

キーボード、マウス収納ユニット

品名 キーボード/マウス収納ユニット 形名*1 xx-RK7002 外観 外観色 *2 黒 占有U数 1U 寸法 約 480(W)×505(D)×40(H)cm 質量 約 5kg 添付品 テンキーレス小型USBキーボード×1台、USBマウス×1台

*1:形名の「xx-○○△△△△」の”xx”については、接続しているモデルにより異なります。構成ガイドまたは周辺機器「ハードウェア一覧」をご参照ください。
*2:収納ユニットの金具の色です。キーボード及びマウスはどちらも白色となります。

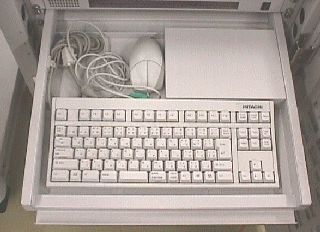

品名 キーボード/マウス収納ユニット 形名*1 xx-RK7001BK/RK7003*5 xx-RK7001 外観 外観色 *4 黒 白 占有U数 1U 寸法 約 480(W)×505(D)×40(H)cm 質量 約 5kg 添付品 109キー配列準拠テンキーレス小型キーボード×1台、PS2マウス×1台*2*3

*1:形名の「xx-○○△△△△」の”xx”については、接続しているモデルにより異なります。構成ガイドまたは周辺機器「ハードウェア一覧」をご参照ください。
*2:2003年6月13日出荷より、スクロール機能付きのホイールマウスが添付。（〜2003年5月出荷は、PS/2タイプのマウスが添付。）また、既に出荷されたキーボードマウス収納ユニット(xx-RK7001)において、保守上障害でマウスを交換した場合は、ホイールマウスへ変更になります。
*3:ホイールボタンによるスクロール機能は、2003年6月以降に製品化されますHA8000シリーズにてサポートします。その他のシステム装置ではサポートしておりません。
*4:収納ユニットの金具の色です。キーボード及びマウスはどちらも白色となります。
*5::RK7003は、Rohs対応品となります。
|  液晶ディスプレイ収納ユニット |  ディスプレイ収納ユニット |  ディスプレイ、キーボードユニット |
|  キーボード、マウス収納ユニット |  コンソール切替ユニット |

コンソール切替ユニット

品名 コンソール切替ユニット 形名 8ポート GH-AT7084/AT7085 *1 4ポート GH-AT7044/AT7045 *1 外観 仕様 1台のコンソールユニットにて、2〜8台までのシステム装置の接続が可能。 コンソールユニットを9台(マスター+スレーブ)カスケード接続した場合は、最大64台のシステム装置が接続可能。 1台のコンソールユニットにて、2〜4台までのシステム装置の接続が可能。 コンソールユニットを2台(マスター+スレーブ)カスケード接続した場合は、最大7台のシステム装置が接続可能。 占有ユニット(U)数 1U 外形寸法 437(W)×214.5(D)×44.5(H)mm (D)：コネクタ含む (H)：ゴム足を除く場合は、42mm 195(W)×105(D)×43(H)mm (D)：コネクタ含む (H)：ゴム足を除く場合は、40mm 質量 約2.9kg 約0.85kg 消費電力 約3W 切替方法 セレクトボタン/キーボード USBサポート サポート（270AC,270BC接続時） OSD表示　 サポート OSD表示とは、オンスクリーンディスプレイ表示です。選択されたPCサーバの名称をディスプレイに表示させることが可能です。 EDID サポート プラグアンドプレイ対応のOS(例：Windows2000)が起動する時にモニター内部のROMに書き込まれたEDID（Extended Display Identification DATA ：モニタの素性を表すデータ構造）を読み込み、ビデオカードのドライバが持つ能力とつき合わせて、可能な解像度やリフレッシュレートを決定する機能

*1:AT7045/AT7085はRoHS対応品。
