概要
本重要なお知らせは、CRI-2021-0010に関連する重要なお知らせになります。CRI-2021-0010も合わせて参照ください。
Integrated Lights-Out 5 (iLO 5)バージョン2.30未満から2.30〜2.33へのアップデート時にファイバーチャネルホストバスアダプターの設定がデフォルトに戻りSANブートに失敗することがあります。この現象の対策方法を以下に示します。
重要度
重要
発生頻度
中
現象および影響範囲
iLO5バージョン2.30未満から2.30〜2.33へのアップデート時にファイバーチャネルホストバスアダプターの設定がデフォルトに戻ることがあります。その結果SANブート環境の場合はOSブートに失敗する可能性があります。この現象はアップデート時にのみ発生します。
回避策
iLO5バージョン2.30〜2.33にアップデートを行う場合は事前に設定を控えていただき、iLOのアップデート後に再設定を実施してください。
以下にQLogic製 HBA搭載環境の場合とEmulex製 HBA搭載環境の場合の手順を記載します。
QLogic製 HBA搭載環境の場合
(1)システム装置の電源ボタンを操作し、電源を投入し、HA8000V画面が表示されたら「F9」キーを押下します。
(2)「システムユーティリティ」-「システム構成」から、以下製品の変更するPortをクリックします。
Slot x Port 1 : HPE SN1600Q 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1600Q 32Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1100Q 16Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1100Q 16Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1610Q 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1610Q 32Gb xp FC HBA - FC
(3)「QLogicメインメニュー」で、以下の設定項目を控えてください。設定はFC-HBAポート単位に存在します。(2)に該当する製品のすべてのポートに実施してください。以下の設定項目以外は変更せずにお使いください。
| QLogicメインメニュー | デフォルト値(工場出荷) | 設定値控え | |
|---|---|---|---|
| アダプター設定 | ハードループIDを有効にする | 無効 | |
| ハードループID | 0 | ||
| リセットの遅延時間 | 5 | ||
| ファイバチャネルテープ | 有効 | ||
| フレームサイズ | 2048 | ||
| 接続オプション | ループを優先、それ以外はポイントツーポイント | ||
| データレート | 自動 | ||
| 詳細設定 | ログインのやり直し回数 | 8 | |
| ポートダウンのやり直し回数 | 30 | ||
| リンクダウンのタイムアウト | 30 | ||
| ターゲット当たりのLUN数 | 128 | ||
| LIPリセット | 無効 | ||
| LIP後の完全ログイン | 有効 | ||
| ターゲットリセット | 有効 | ||
| Fabric Assigned WWPN | 無効 | ||
| Legacy Spin Up Delay | 無効 | ||
| Legacy Operation Mode | Interrupt when interrupt delay timer expires or no action | ||
| Legacy Interrupt Delay Timer | 2 | ||
| Legacy EV Controller Order | 無効 | ||
| BB_CR | 無効 | ||
| BB_CR Count | 8 | ||
| FEC | 無効 | ||
| Shared Memory Features (SN1600Q/SN1100Qのみ) |
有効 | ||
| Prefer FCP Support (SN1610Qのみ) |
無効 | ||
| ブート設定 | 限定ログイン | 有効 | |
| 限定LUNログイン | 有効 | ||
| FCScanLevel変数 | 0 | ||
| Fabric Assigned Boot LUN | 無効 | ||
| Legacy BIOS Selectable Boot | 無効 | ||
| ワールドログイン | 無効 | ||
| Adapter Driver | 無効 | ||
| アダプター情報 | デバイスバス | − | 設定値控え不要 |
| WWPN | 16桁の英数字 | ||
| WWNN | 16桁の英数字 | ||
| マルチブートのバージョン | − | 設定値控え不要 | |
| UEFIドライバのバージョン | − | 設定値控え不要 | |
| BIOSのバージョン | − | 設定値控え不要 | |
| ファームウェアのバージョン | − | 設定値控え不要 | |
(4)SPH6.30適用またはiLO5 2.30〜2.33へのアップデートを実施。
(5)システム装置の電源ボタンを操作し、電源を投入し、HA8000V画面が表示されたら「F9」キーを押下します。
(6)「システムユーティリティ」-「システム構成」から、以下の製品の変更するPortをクリックします。
Slot x Port 1 : HPE SN1600Q 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1600Q 32Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1100Q 16Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1100Q 16Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1610Q 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1610Q 32Gb xp FC HBA - FC
(7)「QLogicメインメニュー」で、(3)の設定項目を反映してください。
設定はFC-HBAポート単位に存在します。(6)に該当する製品のすべてのポートに実施してください。
(8)設定変更後は、「変更保留中」または、「再起動が必要」の欄にマークが入ります。
(9)「終了」をクリックし、「システムユーティリティ」画面を表示します。
(10)「Question 変更が保留中です。変更を保存しますか？」の表示がされたら、「Yes - Save Changes」をクリックします。
(11)「Information 変更が保存されました。」が表示されたら、「OK」をクリックします。
(12)「終了」をクリックします。
(13)「システムを再起動」をクリックします。「Question システムを再起動してよろしいですか？Enterキーを押してシステムを再起動します。」の表示で、「Yes, Reboot」が選択されていることを確認し、Enterキーを押下します。システム装置が再起動します。
- * 上記手順を実施後、OS起動が失敗する場合、以下のアドバイザリを参照ください。
ADV-2018-0017：ファイバーチャネルアダプターを使用したSANブート環境において、OSインストール先を見つけられずOS起動が失敗する現象について
Emulex製 HBA搭載環境の場合
(1)システム装置の電源ボタンを操作し、電源を投入し、HA8000V画面が表示されたら「F9」キーを押下します。
(2)「システムユーティリティ」-「システム構成」から、以下製品の変更するPortをクリックします。
Slot x Port 1 : HPE SN1200E2P 16Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1200E2P 16Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1600E2P 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1600E2P 32Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1610E2P 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1610E2P 32Gb xp FC HBA - FC
(3) 「HPE SNxxxxE2P xxGb xp FC HBA-FC」で、以下の設定項目を控えてください。設定はFC-HBAポート単位に存在します。(2)に該当する製品のすべてのポートに実施してください。以下の設定項目以外は変更せずにお使いください。
| Emulexメインメニュー | デフォルト値(工場出荷) | 設定値控え | |
|---|---|---|---|
| xxx: SNxxxxE2P PCIex.xGbp/s , xx | 形名記入 | ||
| SNxxxxE2P Node Name | 16桁の英数字 | ||
| Seg#: xx Bus#: xx Dev#: xx Func#: xx | − | ||
| SANからの起動を設定する | 無効にする | ||
| 起動デバイスを追加する | − | ||
| HBAおよび起動パラメーターを構成します | トポロジー | ポイントツーポイント | |
| PLOGI再試行タイマー | 無効にする-既定 | ||
| リンク速度の強制 | 自動交渉-既定 | ||
| 最大LUN/ターゲット | 256 | ||
| 起動ターゲットスキャン方法 | NVRAMターゲットからの起動パス | ||
| ブロケードFA-PWWNを有効または無効にする | 無効にする | ||
| BrocadeブートLUNを有効または無効にする | 無効にする | ||
| 順方向誤り訂正を有効化または非有効化します | 有効にする | ||
| レガシーのみの構成設定 | スピンアップ遅延を有効にする/無効にする | 無効にする | |
| EDD 3.0を有効にする/無効にする | 無効にする | ||
| Start Unitコマンドを有効にする/無効にする | 無効にする | ||
| 環境変数を有効にする/無効にする | 無効にする | ||
| 自動起動セクターを有効にする/無効にする | 無効にする | ||
| 自動スキャン既定 | 自動スキャン無効化 | ||
(4)SPH6.30適用またはiLO5 2.30〜2.33へのアップデートを実施。
(5)システム装置の電源ボタンを操作し、電源を投入し、HA8000V画面が表示されたら「F9」キーを押下します。
(6)「システムユーティリティ」-「システム構成」から、以下の製品の変更するPortをクリックします。
Slot x Port 1 : HPE SN1200E2P 16Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1200E2P 16Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1600E2P 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1600E2P 32Gb xp FC HBA - FC
Slot x Port 1 : HPE SN1610E2P 32Gb xp FC HBA - FC
Slot x Port 2 : HPE SN1610E2P 32Gb xp FC HBA - FC
(7)「HPE SNxxxxE2P xxGb xp FC HBA-FC」で、(3)で控えた設定項目を反映してください。
設定はFC-HBAポート単位に存在します。(6)に該当する製品のすべてのポートに実施してください。
- * 注意：SAN Boot構成時は、以下を実施してください。
事前に「SANからの起動を設定する」の設定が、「有効にする」が選択されている必要があります。

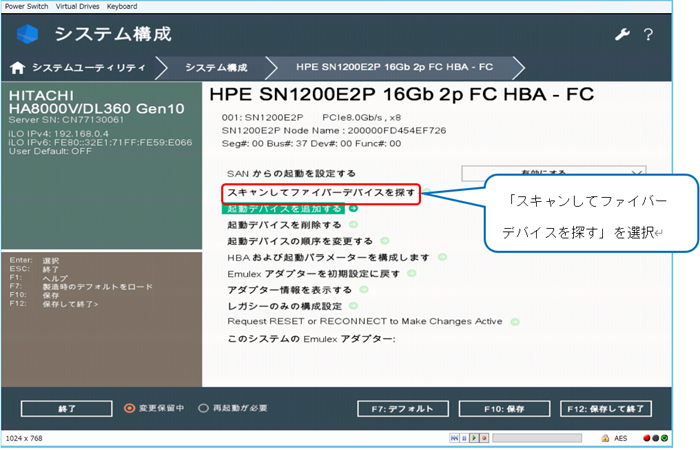

(a)「スキャンしてファイバーデバイスを探す」を選択し、クリックしてください。(画面の表示に時間がかかります)
(b)(3)で確認したファイバーデバイスを選択し、クリックし「F10：保存」を押下してください。
(c)「構成メインメニューに進む」を選択し、クリックしてください。

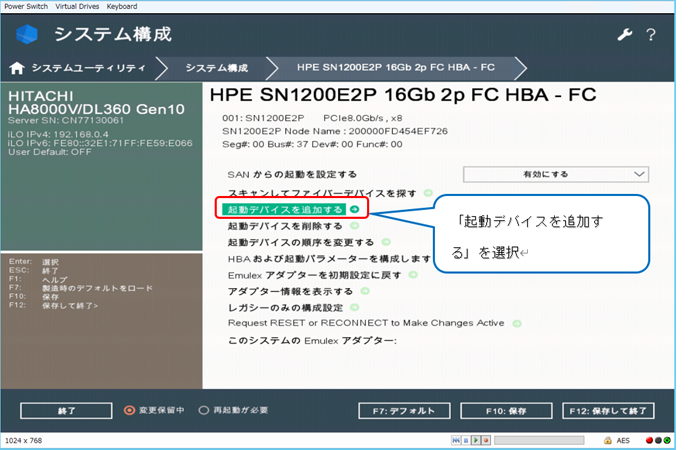

(d)「起動デバイスを追加する」を選択し、クリックしてください。(画面の表示に時間がかかります)

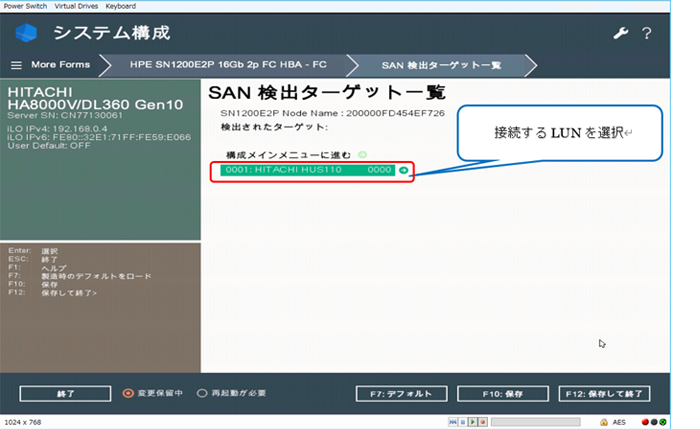

(e)(3)で控えたストレージを選択し、クリックしてください。(画面の表示に時間がかかります)

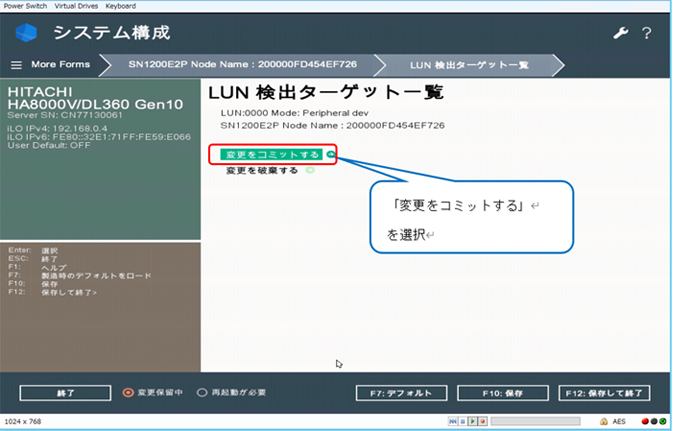

(f)「変更をコミットする」を選択し、クリックしてください。(画面の表示に時間がかかります)

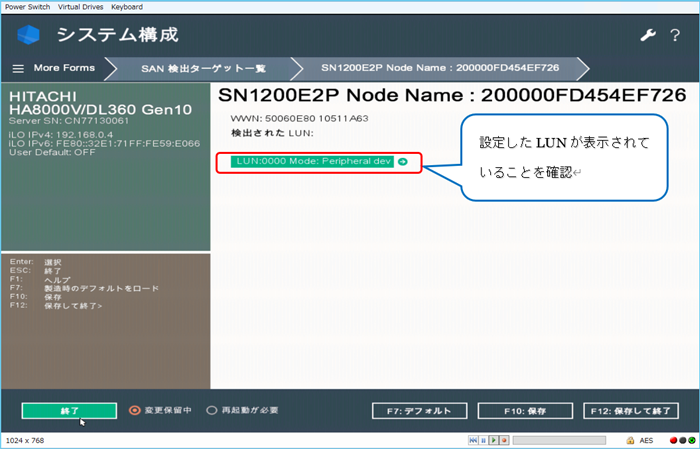

(g)「検出されたLUN」に表示されていることを確認してください。
(8)設定変更後は、「変更保留中」または、「再起動が必要」の欄にマークが入ります。
(9)「終了」をクリックし、「システムユーティリティ」画面を表示します。
(10)「Question 変更が保留中です。変更を保存しますか？」の表示がされたら、「Yes - Save Changes」をクリックします。
(11)「Information 変更が保存されました。」が表示されたら、「OK」をクリックします。
(12)「終了」をクリックします。
(13)「システムを再起動」をクリックします。「Question システムを再起動してよろしいですか？Enterキーを押してシステムを再起動します。」の表示で、「Yes, Reboot」が選択されていることを確認し、Enterキーを押下します。システム装置が再起動します。
対策方法
iLO5 バージョン 2.41以降へアップデートしてください。iLO5は次の日立Webページよりダウンロードしてください。
アップデートは、オンラインで可能です。
作業時間は1台あたりオンライン：約10分となります。
注意事項：
- iLO5バージョン1.40未満からアップデートを行う場合は、中間バージョンのiLO5 バージョン 1.48へアップデートしてから、iLO5 バージョン 2.41以降へアップデートしてください。
- X710-DA2ネットワークアダプターを搭載している場合、iLO5 バージョン 2.41を使用した環境において、装置起動時、OS再起動時にネットワークアダプターの設定がデフォルトに戻る場合があります。この場合はiLO5 バージョン 2.42以降へのアップデートを推奨します。詳細はCRI-2021-0005を参照ください。
対象製品
| 対象製品名 | SN1100Q 16Gb Single Port ファイバーチャネルホストバスアダプター (TQ-xxx-P9D93A) SN1100Q 16Gb Dual Port ファイバーチャネルホストバスアダプター (TQ-xxx-P9D94A) SN1600Q 32Gb 1port ファイバーチャネルホストバスアダプター (TQ-xxx-P9M75A) SN1600Q 32Gb 2port ファイバーチャネルホストバスアダプター (TQ-xxx-P9M76A) SN1610Q 32Gb 1port ファイバーチャネルホストバスアダプター (TQ-xxx-R2E08A) SN1610Q 32Gb 2port ファイバーチャネルホストバスアダプター (TQ-xxx-R2E09A) SN1200E 16Gb 1ポート FC ホストバスアダプター (TQ-xxx-Q0L13A) SN1200E 16Gb 2ポート FC ホストバスアダプター (TQ-xxx-Q0L14A) SN1600E 32Gb 1ポート FC ホストバスアダプター (TQ-xxx-Q0L11A) SN1600E 32Gb 2ポート FC ホストバスアダプター (TQ-xxx-Q0L12A) SN1610E 32Gb 1ポート FC ホストバスアダプター (TQ-xxx-R2J62A) SN1610E 32Gb 2ポート FC ホストバスアダプター (TQ-xxx-R2J63A) ※「xxx」はお客さまのご購入製品により相違します。 |
|---|---|
| 対象装置 |
HA8000V/DL20 Gen10 HA8000V/DL360 Gen10 HA8000V/DL380 Gen10 HA8000V/DL580 Gen10 HA8000V/ML350 Gen10 |
発生条件
iLO5バージョン2.30未満からiLO5バージョン2.30〜2.33のアップデート時
対象バージョン
iLO5バージョン2.30〜2.33(アップデート時)
対象OS
OS依存はありません。
関連するアドバイザリ
CRI-2021-0010：iLO5バージョン2.42未満を使用した環境において、ファイバーチャネルホストバスアダプターと一部のネットワークアダプターの設定がデフォルトに戻る現象について
CRI-2021-0005：iLO5バージョン 2.30未満および2.41を使用した環境において、装置起動時、OS再起動時に一部のネットワークアダプターの設定がデフォルトに戻る現象について
CRI-2021-0003：iLO5バージョン1.48, 2.16, 2.18から2.30以降へのアップデート時にネットワークアダプターの設定がデフォルトに戻る現象について
ADV-2020-0082：iLO5のアップデート時にMCTPの設定がデフォルトに戻る現象について
更新情報
2021年6月25日（更新）：注意事項を追加、関連するアドバイザリ追加
2021年4月23日（更新）：対策方法を追加、発生条件のバージョンを「2.30〜2.33へのアップデート時」に修正、関連するアドバイザリ追加
2021年1月29日 （更新）：QLogic製HBAの設定項目を追加、対象製品を追加
2020年12月11日（更新）：条件のバージョンを「2.30未満から2.30以降へのアップデート時」に修正
2020年11月27日（公開）
- *
- 本ページで記載している内容を予告なく変更することがありますので、あらかじめご了承ください。
文書番号
CRI-2020-0015
