[アドバイザリ]
2x RS232/422/485 Daughter cardを使用時のiSM設定およびSerial portのpin　assignmentについて

概要

本アドバイザリではiSM設定およびSerial portのpin assignmentを示します。

設定内容およびSerial port のPin assignment

• iSM Webインターフェースの設定内容
  Serial PortのModeを変更するには、iSM Web インターフェースにログイン後、Option Card - Daughter Card の設定画面で、Loopback, RS232, RS485Half, RS485Fullのうち、ご使用するModeを選択してください。
  (注)RS422使用時は、RS485 Fullを選択してください。

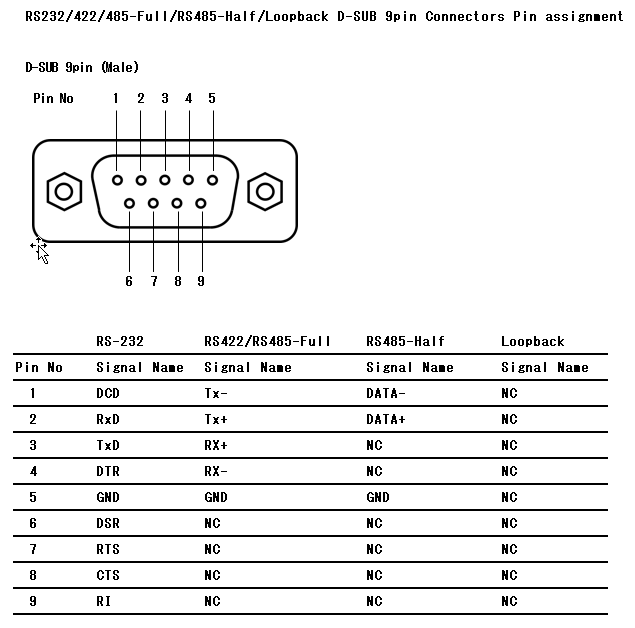

• 各Modeに対応したD-Sub 9pin Serial portのpin assignmentを以下に示します。




対象製品

更新情報

2020年9月25日（公開）

*

本ページで記載している内容を予告なく変更することがありますので、あらかじめご了承ください。

文書番号

ADV-2020-0058e
