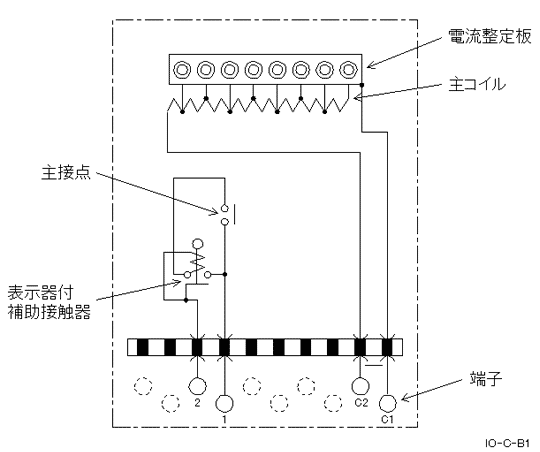

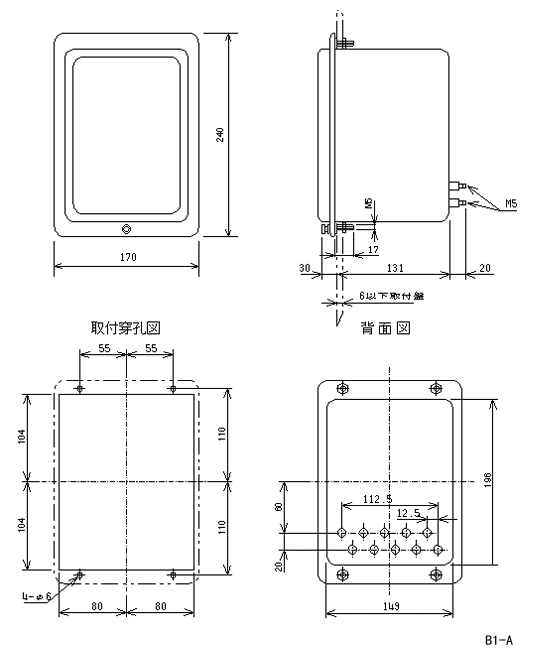

| 品名 | 過電流継電器 |
|---|---|
| 形式 | IOM-C-B1 |
| 定格 | 5A |
| 限時要素整定範囲 | T:2.5-2.8-3.1-3.5-4-4.5-5A |
| 即時要素整定範囲 | I:20-80A |
| 周波数 | 50Hzまたは60Hz |
| ICS又はTAG | ICS:0.8A |
| 消費VA | 50Hz時 10VA 60Hz時 11VA |
| 質量 | 6kg |
| 特性試験項目 | 試験条件 | 管理値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 始動値 | 整定値 | ±5% | ||||||||
| 動作値 | 整定値 | ±5% | ||||||||
| 動作時間 | 最小タップ値×300% 動作時間整定レバー10 |
73秒(73秒の±12%) | ||||||||
| 最小タップ値×300% 動作時間整定レバー7 |
51.1秒(73秒の±10%) | |||||||||
| 最小タップ値×300% 動作時間整定レバー4 |
29.2秒(73秒の±8%) | |||||||||
| 最小タップ値×300% 動作時間整定レバー1 |
7.3秒(73秒の±6%) | |||||||||
| 最小タップ値×500% 動作時間整定レバー10 |
40秒±7% | |||||||||
| 最小タップ値×1000% 動作時間整定レバー10 |
18.5秒±7% | |||||||||
| 即時要素動作値 | 各整定目盛り | ±15% | ||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||
表示器
|
