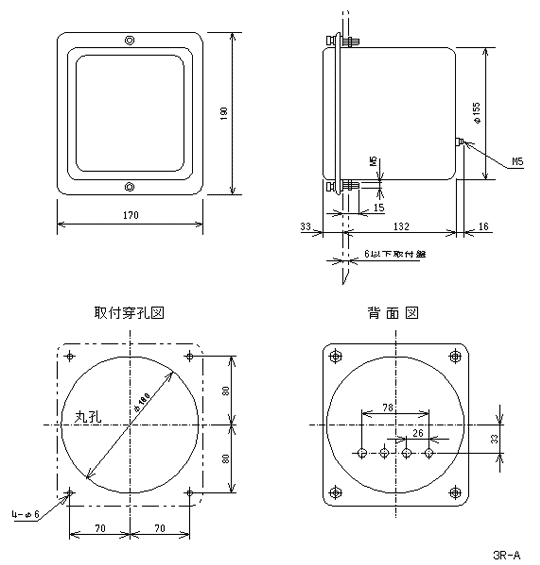

| 品名 | 過電流継電器 |
|---|---|
| 形式 | IO-C-3R |
| 定格 | 5A |
| 限時要素整定範囲 | T:3-4-5-6-7-8-10-12A |
| 周波数 | 50Hzまたは60Hz |
| ICSまたはTAG | ICS:0.8A |
| 消費VA | 50Hz時 定格値VA:17VA 60Hz時 定格値VA:20VA |
| 質量 | 2.5kg |
| 特性試験項目 | 試験条件 | 管理値 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作値 | 各整定値 | ±5% | |||||||||
| 動作時間 | 整定タップ最小 電流 300% 最大動作時間整定 電流 500% 電流 1000% |
3.4秒の±12% 2.7秒の±7% 2.3秒の±7% |

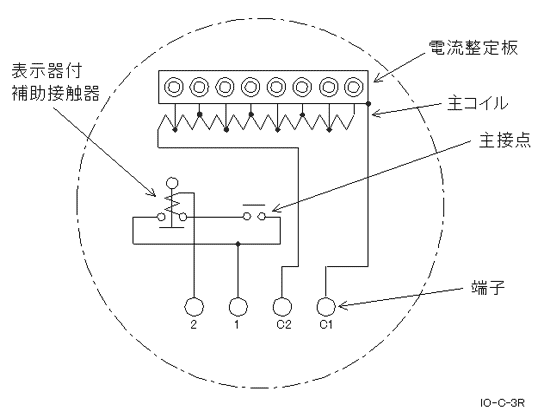

|||||||||
| 整定タップ最小電流 300% | 目盛り7 | 2.38秒が中心値で誤差は3.4 秒±10% | |||||||||
| 目盛り4 | 1.36秒が中心値で誤差は3.4秒±8% | ||||||||||
| 目盛り1 | 0.34秒が中心値で誤差は3.4秒±6% | ||||||||||
| 即時要素動作値 | 各整定値 | ±15% | |||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | |||||||||
表示器
|
|||||||||||
