IO-CIA-4B1の製品図

仕様

品名 過電流継電器
形式 IO-CIA-4B1
定格 5A
限時要素整定範囲 T:4-5-6-7-8-10-12A
即時要素整定範囲 I:20-80A
周波数 50Hzまたは60Hz
ICSまたはTAG ICS:0.2A
消費VA 50Hz時 3.3VA
60Hz時 3.9VA
質量 5kg

特性管理値表

特性試験項目 試験条件 管理値
動作値 各整定値 整定レバー1 ±5%
動作時間 整定タップ最小 整定レバー10
整定値の2倍の電流にて
OA→1A
整定値の20倍の電流にて
OA→10A


21.0〜23.0秒

0.3〜0.4秒
即時要素動作値 各整定目盛の ±10%
表示器付補助接触器の
動作
または表示器の動作
表示器付補助接触器
表示器付補助接触器
定格(A) 0.2 0.5 0.8
抵抗(Ω) 21.0 3.0 1.1
定格電流値以下で動作すること
表示器
表示器
定格(A) 0.2 0.5 0.8
抵抗(Ω) 3.5 1.6 0.5

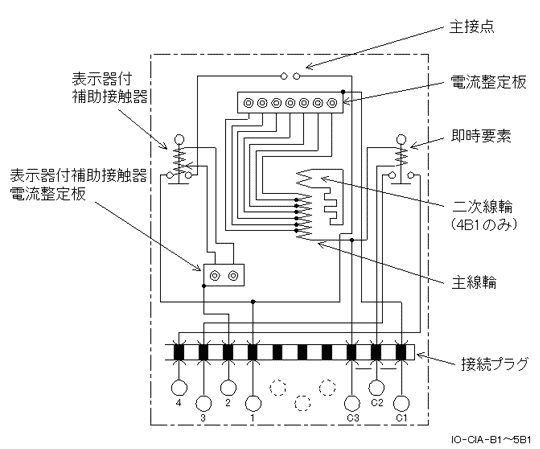

内部接続図

内部接続図

ケース寸法図

ケース寸法図
