LED表示内容ラベルについて

イベントLED表示内容

	HA8000/270(GE/HE/JE/KE/JF/KF/LF/MF ),130W(AE/BE/CE/DE/CF/DF/EF/FF) 110W(GE/HE/KE/KF/LF ),70W(70PE/TE/VE/VF/TF )

HA8000/70W(KD,UD,KE,UE,WE) HA8000/20W(UF,WF)

HA8000/110W(DD,ED,FD,DF,EF,FF)

	HA8000/270(GA,HA)			HA8000/70(PB,SB,PC,SC,PD,SD)
	HA8000/270(GB,HB,GC,HC,GD,HD)			HA8000/70W(UB,UC)
	HA8000/130(AB,BB,AC,BC,AD,BD)			HA8000/70W(KB,KC)
	HA8000/110(DB,EB,DC,EC)			HA8000/50V(AB,AC,AD),70W(TB,TC,TD)
	HA8000/110(GC,HC,GD,HD)

	HA8000/270(G9,H9)			HA8000/110W(G9,H9,GA,HA,GB,HB)
	HA8000/270(G7,H7,G8,H8)			HA8000/70(P9,S9,PA,SA)
	HA8000/130W(A9,B9,AA,BA)			HA8000/70W(K9/L9/M9/KA/MA)
	HA8000/130W(A7,B7,A8,B8),70W(P7,R7,P8,R8),110W(G7,H7,G8,H8)			HA8000/50V(50AA),70W(TA)

●HA8000/270(GA,HA)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ケージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − メモリーエラー メモリー スロット1 メモリー スロット2 メモリー スロット3 メモリー スロット4 メモリー スロット5 メモリー スロット6 メモリー スロット7 メモリー スロット8 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 ファン8 ヒューズ キーボードマウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅

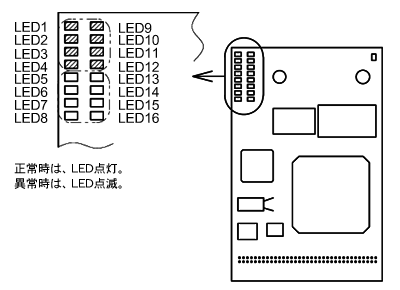

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/270(G9,H9)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ケージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − − − メモリーエラー メモリー スロット5,6 メモリー スロット3,4 メモリー スロット1,2 − − − − 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 − − ファン8 ヒューズ キーボード マウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − − − − LED13 0 0 0 0 0 0 0 1 1 1 LED14 0 0 0 1 1 1 1 0 0 0 LED15 0 1 1 0 0 1 1 0 0 1 LED16 1 0 1 0 1 0 1 0 1 0

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/270(GB,HB,GC,HC,GD,HD)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ケージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − メモリーエラー メモリー スロット1 メモリー スロット2 メモリー スロット3 メモリー スロット4 メモリー スロット5 メモリー スロット6 メモリー スロット7 メモリー スロット8 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 ファン8 ヒューズ キーボードマウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0 モジュール (デバイス) 部位 CPUエラー − − − − − − メモリーエラー メモリー スロット1,2 メモリー スロット3,4 メモリー スロット5,6 メモリー スロット7,8 メモリー スロット1,2,3,4 メモリー スロット5,6,7,8 冷却デバイス − − − − − − ヒューズ − − − − − − LED13 1 1 1 1 1 1 LED14 0 0 0 1 1 1 LED15 0 1 1 0 0 1 LED16 1 0 1 0 1 0

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/130W(A7,B7,A8,B8),70W(P7,R7,P8,R8),110W(G7,H7,G8,H8)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIカード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIカードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ゲージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 (注1) 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識 LED13 未使用 −

(注1)　130W、70W、110Wでは、LED10のエラーはサポートしておりません。

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − メモリーエラー メモリー1 メモリー2 メモリー3 メモリー4 メモリー5 メモリー6 − 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 ヒューズ キーボードマウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/270(G7,H7,G8,H8)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIカード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIカードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ゲージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/CPU/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − − メモリーエラー − − − − − − − − − 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 CPUファン1 CPUファン2 ヒューズ キーボードマウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − − − LED13 0 0 0 0 0 0 0 1 1 LED14 0 0 0 1 1 1 1 0 0 LED15 0 1 1 0 0 1 1 0 0 LED16 1 0 1 0 1 0 1 0 1

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/50V(50AA),70W(TA)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIカード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIカードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット、または電源ゲージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/CPU/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − メモリーエラー メモリースロット5,6 メモリースロット3,4 メモリースロット1,2 − 冷却デバイス CPU ファン1 CPU ファン2 - リア ファン1 - フロント ファン1 − ヒューズ キーボード マウス ディスプレイ − − USB − − LED13 0 0 0 0 0 0 0 LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/70W(P9,S9,PA,SA)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIカード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIカードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ゲージ、またはAC入力電源 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ゲージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/CPU/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − メモリーエラー メモリースロット5,6 メモリースロット3,4 メモリースロット1,2 − 冷却デバイス CPU ファン1 CPU ファン2 - リア ファン1 - フロント ファン1 − ヒューズ キーボード マウス ディスプレイ SCSI チェネルA SCSI チェネルB USB − − LED13 0 0 0 0 0 0 0 LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

●HA8000/130W(A9,B9,AA,BA)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ゲージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − メモリーエラー メモリースロット5,6 メモリースロット3,4 メモリースロット1,2 − 冷却デバイス システム ファン1 リダンダント ファン1 リアファン1 リアファン2 リダンダント ファン2 システム ファン2 − ヒューズ キーボードマウス ディスプレイ SCSI チャネルA SCSI チャネルB USB − − LED13 0 0 0 0 0 0 0 LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅

正常時は、LED点灯。 異常時は、LED点滅。 LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。 BIOSセットアップメニューのServer - Clear IPMI LED を[No]から[Yes]に設定変更してセーブすることにより、LEDの状態をリセットすることができます。 システム装置をエラーから復旧させて、フロントパネルのERRORランプが消灯した後にリセットしてください。

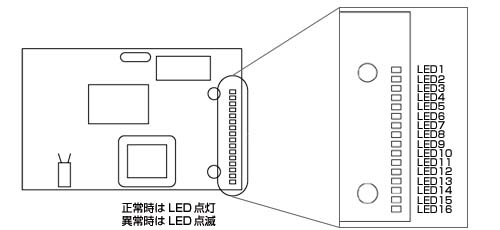

●HA8000/110W(DB,EB,DC,EC) オプションのIPMIモジュール(GS-ES7400EX)を搭載時に、本イベントLEDが適用となります。 IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） LED 13〜16は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常 LED9 未使用 - LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード （例）システム起動時の異常

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − −   メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 − − −   冷却デバイス ファン3 − ファン4 ファン2 ファン1 − −   ヒューズ キーボードマウス ディスプレイ − − USB − −   LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー − − − 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/110W(DD,ED,FD,DF,EF,FF) オプションのIPMIモジュール(GS-ES7401EX/7403EX)を搭載時に、本イベントLEDが適用となります。 IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） LED 13〜16は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード゛上バスエラー（PCIバスエラーを除く）、マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 未使用 - LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード、またはSCSIボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断、SVPボードのUSBコネクタ誤接続 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル、など （例）システム起動時の異常、HDDプラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 − − − − 冷却デバイス Fan 1 Fan2 Fan3 Fan4 Fan5 Fan 6 Fan 7 Fan 8 ヒューズ キーボードマウス ディスプレイ − − USB 内部USB − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/110W(GC,HC,GD,HD)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー（PCIバスエラーを除く）、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源バックボード、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源バックボード （例）5V、3.3V、+12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPU、またはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源バックボード未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − −   メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 メモリースロット5 メモリースロット6 メモリースロット7 メモリースロット8 冷却デバイス ファン1 ファン2 ファン3 ファン4 ファン5 ファン6 ファン7 ファン8 ヒューズ キーボードマウス ディスプレイ SCSIチャネルA SCSIチャネルB USB − −   LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅

モジュール (デバイス) 部位 CPUエラー − − − − − − メモリーエラー メモリースロット1,2 メモリースロット3,4 メモリースロット5,6 メモリースロット7,8 − − 冷却デバイス ファン9 ファン10 ファン11 ファン12 ファン13 ファン14 ヒューズ − − − − − − LED13 1 1 1 1 1 1 LED14 0 0 0 1 1 1 LED15 0 1 1 0 0 1 LED16 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。 IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の4つのLED（LED 13〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

●HA8000/110W(G9,H9,GA,HA,GB,HB)

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー(PCIバスエラーを除く)、(マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ケージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常,HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイケーブル (例)システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − メモリーエラー メモリースロット5,6 メモリースロット3,4 メモリースロット1,2 − 冷却デバイス − − ファン1 ファン4 ファン2 ファン3 − ヒューズ キーボードマウス ディスプレイ SCSIチャネルA SCSIチャネルB USB − − LED13 0 0 0 0 0 0 0 LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/130W(AB,BB,AC,BC,AD,BD) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の4つのLED（LED 13〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー(PCIバスエラーを除く)、マザーボード上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源ケージ、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源ケージ （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 メモリースロット5 メモリースロット6 − − 冷却デバイス システム ファン1 リダンダントファン1 システム ファン2 リアファン1 リダンダントファン2 リアファン2 − − ヒューズ キーボードマウス ディスプレイ SCSIチャネルA SCSIチャネルB USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー メモリー スロット1,2 メモリー スロット3,4 メモリー スロット5,6 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/50V(AB,AC,AD),70W(TB,TC,TD) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の4つのLED（LED 13〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上バスエラー(PCIバスエラーを除く)、マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常、電源温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 メモリースロット5 メモリースロット6 − − 冷却デバイス フロント ファン1 − フロント ファン3 リア ファン1 フロント ファン2 − − − ヒューズ キーボードマウス ディスプレイ − − USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー メモリー スロット1,2 メモリー スロット3,4 メモリー スロット5,6 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/70(KB,KC) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の3つのLED（LED 14〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン/CPUファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード、またはSCSIボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断、SCSIボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 − − − − 冷却デバイス CPU ファン1 − リア ファン1 フロント ファン1 − − − − ヒューズ キーボードマウス ディスプレイ SCSIチェネルA SCSIチェネルB USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー − − − 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

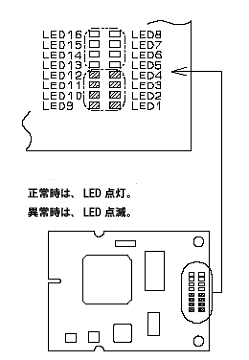

●HA8000/70(KD,UD,KE,UE,WE)  HA8000/20W(UF,WF) 20UF/WFについては、オプションのIPMIモジュール(GS-ES7403EX)を搭載時に、本イベントLEDが適用となります。 IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の4つのLED（LED 13〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード゛上バスエラー（PCIバスエラーを除く）、マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン/CPUファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード、またはSCSIボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断、SCSIボード上のヒューズ切断、SVPボードのUSBコネクタ誤接続 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル、など （例）システム起動時の異常、HDDプラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 − − 冷却デバイス CPU ファン − リア ファン フロント ファン − − ヒューズ キーボードマウス ディスプレイ SCSIチェネルA SCSIチェネルB USB 内部USB LED13 0 0 0 0 0 0 LED14 0 0 0 1 1 1 LED15 0 1 1 0 0 1 LED16 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/70(PB,SB,PC,SC,PD,SD) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の4つのLED（LED 13〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、CPU縮退、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退、スペアメモリに移行 LED3 マザーボード異常 マザーボード （例）マザーボード上でバスエラー(PCIバスエラーを除く)、レギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 電源異常 電源ユニット、電源バックプレーンボード、またはAC入力異常 （例）電源異常、電源コード未接続、電源ユニット搭載位置不良、AC入力不安定 LED6 電圧異常 電源ユニット、または電源バックプレーンボード （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識、電源プラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 CPU2 − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 メモリースロット5 メモリースロット6 − − 冷却デバイス フロント ファン1 − フロント ファン3 リア ファン1 フロント ファン2 − − − ヒューズ キーボードマウス ディスプレイ SCSIチェネルA SCSIチェネルB USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー メモリースロット1,2 メモリースロット3,4 メモリースロット5,6 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/70(UB,UC) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の3つのLED（LED 14〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体ファン/CPUファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 外部エラー 外付けラックユニットのディスク、ファン、電源 （例）外付けラックユニットで異常発生（ディスクユニット、コンパクトディスクアレイ装置CR80、リムーバブルデバイスユニット） LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 − − − − 冷却デバイス CPU　 ファン1 − リア ファン1 フロント ファン1 − − − − ヒューズ キーボードマウス ディスプレイ − − USB − − − LED13 0 0 0 0 0 0 0 1 LED14 0 0 0 1 1 1 1 0 LED15 0 1 1 0 0 1 1 0 LED16 1 0 1 0 1 0 1 0

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

モジュール (デバイス) 部位 CPUエラー − − − メモリーエラー − − − 冷却デバイス − − − ヒューズ − − − LED13 1 1 1 LED14 0 0 0 LED15 0 1 1 LED16 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。

●HA8000/70W(K9/L9/M9/KA/MA) IPMIボード上のLED（16個）は、それぞれ障害内容を意味し、各LEDは点滅してエラー情報を示します。 （通常はLED点灯し、障害を表す場合は各LEDが点滅します。） 右端の3つのLED（LED 14〜16）は、モジュール番号を特定するのに用います。 （LED1,2,7,11のいずれか一つが点滅時には、LED13,14,15,16はデバイスの番号を表します。ただし、LED1,2,7,11のうち、複数が点滅している場合には、LED番号の若いLEDのデバイス番号がLED13,14,15,16に表示されます。）

LED番号 エラー内容 推定部位 LED1 CPUエラー プロセッサー、またはPCIボード （例）CPU内部エラー、CPU内部温度上昇(Thermal Tripエラー)、PCIボードエラー LED2 メモリー異常 メモリーボード （例）メモリエラー、メモリ縮退 LED3 マザーボード異常 マザーボード （例）マザーボード上でバスエラー(PCIバスエラーを除く)、マザーボード゛上でレギュレートされる電圧のエラー LED4 PCIエラー PCIボード、またはマザーボード （例）PCIバスパリティエラー、PCIバスシステムエラー LED5 未使用 - LED6 電圧異常 電源ユニット （例）5V、3.3V、+12V、-12V、5Vスタンバイ電圧異常 LED7 冷却デバイス異常 筐体/CPU/HDDファン （例）ファン回転数低速、ファンのコネクタ未接続 LED8 温度異常 ファンの回転確認、周囲環境温度の確認 （例）ベースボード上温度異常、CPU温度異常、HDDプラッタ温度異常 LED9 ハードディスク異常 ハードディスク （例）ディスクフェイル LED10 未使用 - LED11 ヒューズ異常 各デバイスまたはマザーボード （例）下の表に示す各デバイスの異常、マザーボード上のヒューズ切断 LED12 その他、不定 CPUまたはマザーボード、またはデバイスケーブル （例）システム起動時の異常、HDDプラッタ未認識

モジュール (デバイス) 部位 CPUエラー CPU1 − − − − − − メモリーエラー メモリースロット1 メモリースロット2 メモリースロット3 メモリースロット4 メモリースロット5 メモリースロット6 − 冷却デバイス CPU　 ファン1 リア ファン1 − − フロント ファン1 − − ヒューズ キーボードマウス ディスプレイ SCSIチェネルA SCSIチェネルB USB − − LED13 0 0 0 0 0 0 0 LED14 0 0 0 1 1 1 1 LED15 0 1 1 0 0 1 1 LED16 1 0 1 0 1 0 1

0：点灯　　1：点滅 正常時は、LED点灯。 異常時は、LED点滅。
