ダウンロード/ソフトウエア・ニュースレター詳細





FLORA 350 DE1で18型 アナログ液晶ディスプレイ（PC-DT3184）接続時に、解像度1280x1024に設定するときの注意事項

●対象機種

FLORA 350 DE1


●対象OS

Microsoft(R) Windows NT(R) Workstation Operating System Version 4.0
Microsoft(R) Windows(R) 2000 Professional Operating System


●現象

FLORA 350 DE1 に 18型 アナログ液晶ディスプレイ PC-DT3184を接続した時、解像度1280x1024 リフレッシュレート 60ヘルツに設定した場合、STOPエラーが発生します。
（パソコン購入時、リフレッシュレートは 60ヘルツに設定しています。）


●対処方法

FLORA 350 DE1に、18型 アナログ液晶ディスプレイ PC-DT3184を接続した時に、解像度を1280x1024に設定する場合は、リフレッシュレートは 70ヘルツまたは75 ヘルツを使用するようにしてください。設定手順は次の通りです。（75ヘルツ設定で説明しています）



Microsoft(R) Windows NT(R) Workstation Operating System Version 4.0　の場合
  1. [スタート]ボタン-[設定]-[コントロール パネル]をクリックします。
    ▼[コントロール パネル]が表示されます。

  2. [画面]アイコンをダブルクリックします。
    ▼[画面のプロパティ]が表示されます。

  3. [ディスプレイの設定]タブをクリックします。

  4. [ディスプレイの設定]タブ中の設定を以下の値にそれぞれ変更します。

    [カラー パレット]　　−　[ True Color ]
    [デスクトップ領域] 　−　[ 1280 x 1024 ピクセル ]
    [リフレッシュレート] −　[ 75 ヘルツ ]

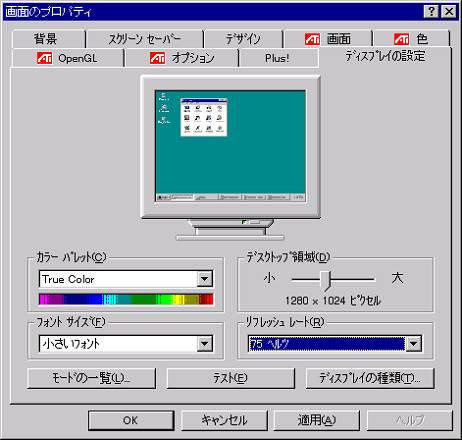

    Windows NT 画面のプロパティ

  5. 値を全て変更後、[テスト]ボタンをクリックします。
    ▼[テスト モード]メッセージが表示されます。

  6. [OK]をクリックする。
    ▼[テスト モード]画面が表示されます。（5秒間）

  7. [テスト モード]画面終了後、[テスト ビットマップは正しく表示されましたか？]の
    メッセージが表示されるので、[はい]ボタンをクリックします。
    ▼メッセージ画面が閉じます。

  8. [画面のプロパティ]の[適用ボタン]をクリックします。
以上で、設定した解像度に変更され、正常に表示します。



Microsoft(R) Windows(R) 2000 Professional Operating System の場合
  1. [スタート]ボタン-[設定]-[コントロール パネル]をクリックします。
    ▼[コントロール パネル]が表示されます。

  2. [画面]アイコンをダブルクリックします。
    ▼[画面のプロパティ]が表示されます。

  3. [設定]タブ-[詳細]ボタンをクリックします。

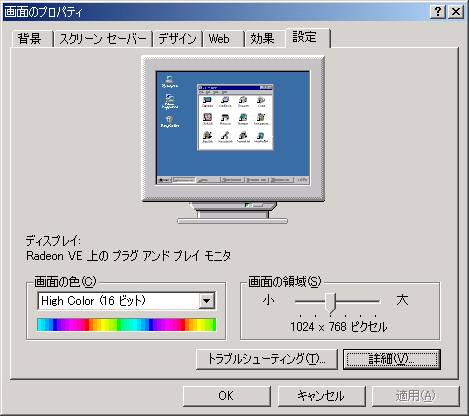

    Windows2000 画面のプロパティ

    ▼[プラグ アンド プレイ モニタとRadeon VEのプロパティ]が表示されます。

  4. [アダプタ]タブ-[モードの一覧]ボタンをクリックします。

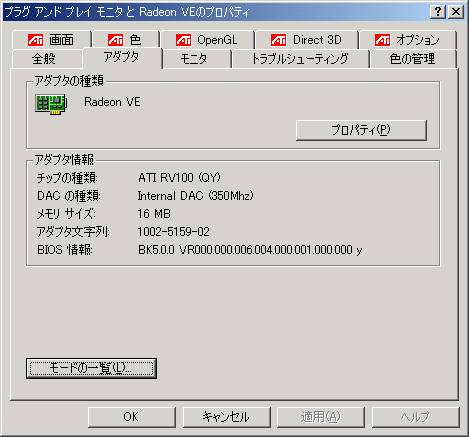

    Windows2000 プラグアンドプレイモニタとRadeon VEのプロパティ

    ▼[すべてのモード一覧]が表示されます。

  5. [有効なモードの一覧]の中から 『 1280 x 1024 True Color (32 ビット)，75ヘルツ』を選択し、[OK]ボタンをクリックします。

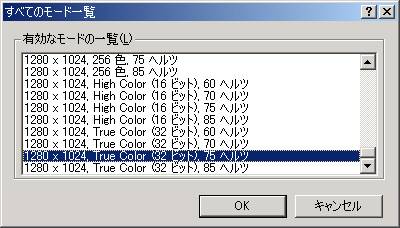

    Windows2000 すべてのモード一覧

  6. [プラグ アンド プレイ モニタ と Radeon VEのプロパティ]画面の[OK]ボタンをクリックします。
    ▼[プラグ アンド プレイ モニタ と Radeon VEのプロパティ]メッセージが表示されます。

  7. [OK]ボタンをクリックします。
    ▼[モニタの設定]メッセージが表示されますので、設定通り表示されていることを確認して[はい]ボタンをクリックします。

  8. [画面のプロパティ]の[OK]ボタンをクリックします。
以上で、設定した解像度に変更され、正常に表示します。
