*1)	IEEE802.3ah：Institute of Electrical and Electronics Engineers(米国電気電子技術者協会)802.3委員会EFMタスクフォースで策定中のイーサネット技術をベースとした、加入者を収容するアクセス・ネットワークの通信方式。
*2)	PON：光アクセスネットワークの途中に光スプリッタを入れて光を分岐することで、複数の加入者宅に光ファイバを引き込む技術
*3)	OLT：Optical Line Terminal、加入者収容装置
*4)	ONU：Optical Network Unit、宅内終端装置
*5)	1U：1EIA Unit = 高さ44.45mm

■ GE-PONシステム「AMN1500シリーズ」の特長
１．上り・下り双方向で1Gbit/sの超高速イーサネット接続を実現
	光アクセスネットワークにおいて、伝送速度が上り・下りの双方向とも1Gbit/sと超高速なイーサネット接続を実現します。これにより、大量のデータを複数の光加入者に向けて同時に流す動画コンテンツを配信するようなサービスでも容易に対応可能です。
２．高さ1Uサイズのコンパクト設計

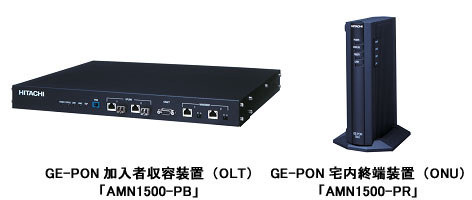

	OLT装置「AMN1500-PB」は高さ1Uサイズのコンパクトな設計にPONインターフェースを1ポート搭載し、ONU装置「AMN1500-PR」などがつながる光加入者回線を最大64本分収容します。小型ながら収容密度が高いため、通信事業者内設備の有効利用が可能です。
３．通信事業者の必要とするさまざまな機能を搭載
	複数のデータが集中した際にデータの流れる量を制御する動的帯域制御機能や、光加入者に決められている容量以上のデータが流された場合にデータを平準化させることでネットワークへの影響を回避するトラフィックシェーピング機能、光加入者の指定したデータの優先度をもとに伝送する順番を制御する優先制御機能など、多彩な機能を搭載しています。これにより、光加入者と契約した容量を管理し、光加入者が必要な回線容量(通信速度)を確実に提供することが可能です。
４．1.55m帯カットフィルタを内蔵
	光アクセスネットワークの下り方向に現在使用されている1.49m光波長帯のサービスに加え、近い将来1.55m光波長帯を使用した光波長多重サービスが提供された場合にも対応できるように、ONU装置「AMN1500-PR」に1.55m光波長帯を遮断するフィルタを採用しました。これにより、波長多重サービスが導入された場合でも、ONU装置の光受信部への影響がなく、ONU装置の交換や改造が不要です。
５．セキュアなネットワークを実現
	OLTには、送信先を記載したタグと呼ばれる情報をデータに付加し、複数拠点のLANをイーサネット網で接続することで、仮想的なグループを設定するバーチャルLANを構築するTagVLAN機能や、OLTとONUの間で送受信するデータを暗号化する暗号化機能を搭載しています。これにより、通信事業者は光アクセスネットワークのセキュリティを確保できます。

■ 「AMN1500シリーズ」の主な仕様

項目 仕様 AMN1500-PR（ONU） AMN1500-PB（OLT） PON区間 サポート規格 1000BASE-PX10 [IEEE802.3ah] ポート数 1 1 UNI(*6)／ NNI(*7) サポート規格 10BASE-Ｔ／ 100BASE-TX／ 1000BASE-T または、SFP(1000BASE-SX/LX) 1000BASE-T または、SFP(1000BASE-SX/LX) ポート数 1 2 OpS(*8) インタフェース プロトコル − SNMP サポート規格 − 10BASE-Ｔ／100BASE-TX ポート数 − 2 Craft(*9) インタフェース サポート規格 − RS-232C ポート数 − 1 電源 AC100 V AC100またはDC -48 V 外形寸法 50(W)×130(D)×200 (H) mm [公差、突起物含まず] 420(W)×350(D)×44(H) mm 19インチラック搭載可能 [公差/突起物含まず] VCCI classB classA

*6)	UNI：User Network Interface（ユーザ網インタフェース。ONUのエンドユーザー側の接続インタフェースに相当。）
*7)	NNI：Network Node Interface（ネットワーク間インタフェース。OLTのネットワーク側の接続インタフェースに相当。）
*8)	OpS：Operation　System（通信網を保守・運用していくための通信網オペレーションシステム）
*9)	Craft：装置メンテナンスなどに用いられるインタフェース。

■ GE-PONの出荷時期

製品名 出荷開始 AMN1500-PB 2004年 1月5日 AMN1500-PR

■ 他社商品名称に関する表示

・イーサネットは富士ゼロックス（株）の商品名称です。

・その他記載の会社名、製品名はそれぞれの会社の商標もしくは登録商標です。
