カスタムSPHを使ったQLogic製ファイバーチャネルホストバスアダプターへのファームウェア適用手順

概要

カスタムSPHを使用したQLogic製ファイバーチャネルホストバスアダプターへのファームウェアアップデート適用手順を記載しています。本アドバイザリは、カスタムSPHの適用手順を記載しています。本カスタムSPHは、ADV-2020-0046のアドバイザリの対策ファームウェア適用する際に使用します。

適用方法

以下手順でQLogic製ファイバーチャネルホストバスアダプターのファームウェアアップデートを実施してください。
なお、ファームウェアの入手方法は、ADV-2020-0046をご参照ください。

本手順にはカスタムSPHを仮想メディア機能でマウントする作業がありますが、本機能を使用するにはiLO Advancedライセンスが必要です。iLO Advanced ライセンスが導入されていない場合は、事前にカスタムSPHを書き出した物理媒体を準備し、サーバにマウントして実施ください。

なお、本手順において、Qlogic製ファイバーチャネルホストバスアダプタ以外のファームウェアはアップデートされません。

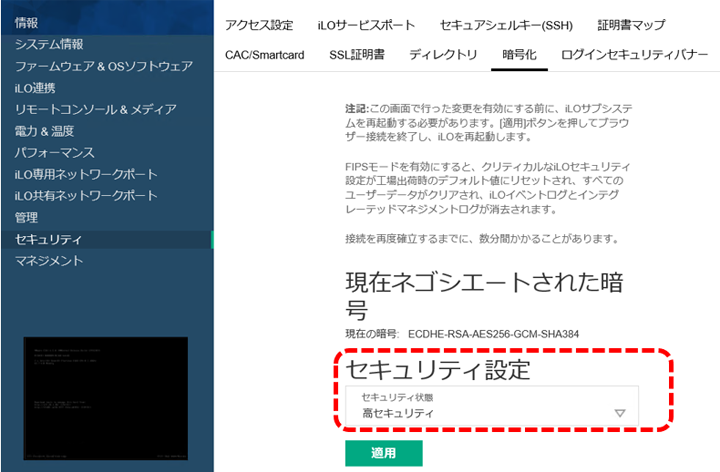

  1. iLOにログインし、 セキュリティ > 暗号化 の「セキュリティ設定」で、セキュリティ状態が、「高セキュリティ」の場合は、 項2に進んでください。それ以外の場合は、項6に進んでください。

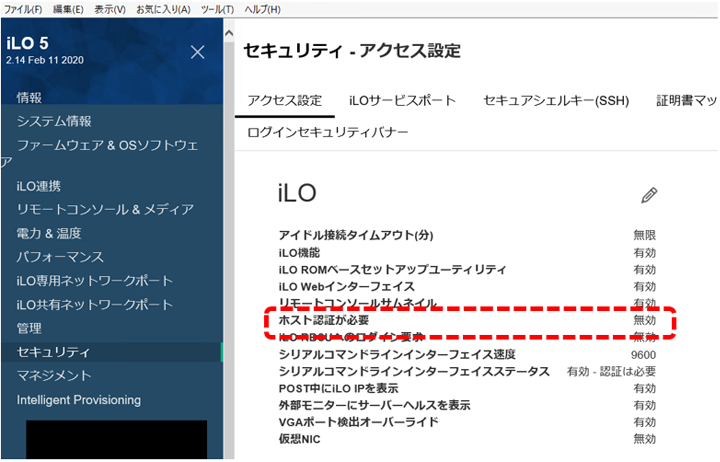

  2. セキュリティ > アクセス設定 > iLO　の「ホスト認証が必要」の状態を確認します。「無効」であれば、項6に進んでください。「有効」の場合は、一時的に「無効」に変更する必要があるため、項3に進んでください。

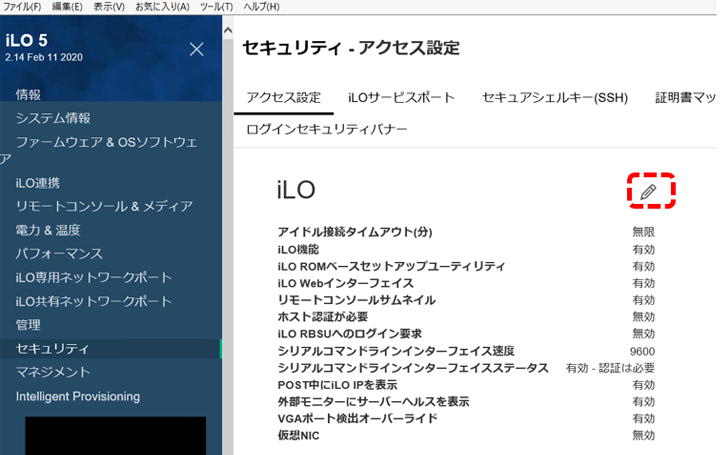

  3. セキュリティ > アクセス設定 > iLO にある編集マーク()を選択します。

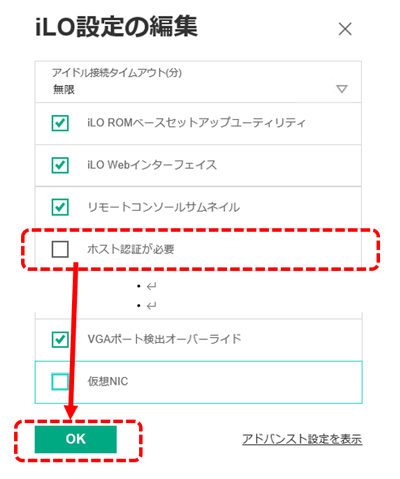

  4. iLO設定の編集 内の「ホスト認証が必要」のチェックを外し、下部にある「OK」を選択します。

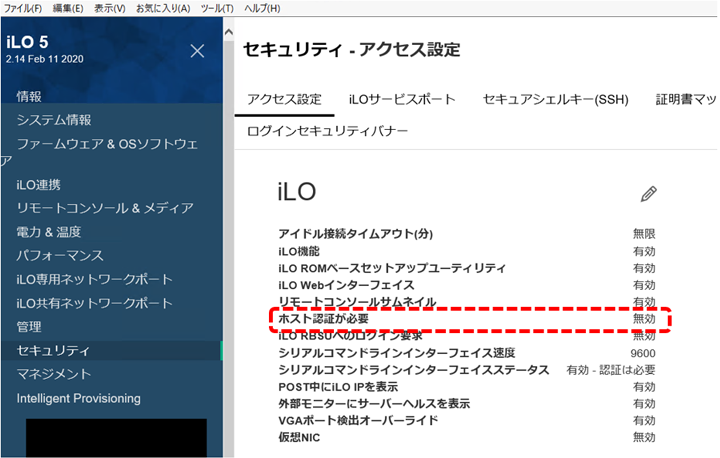

  5. セキュリティ > アクセス設定 > iLO　の「ホスト認証が必要」の状態が「無効」であることを確認します。

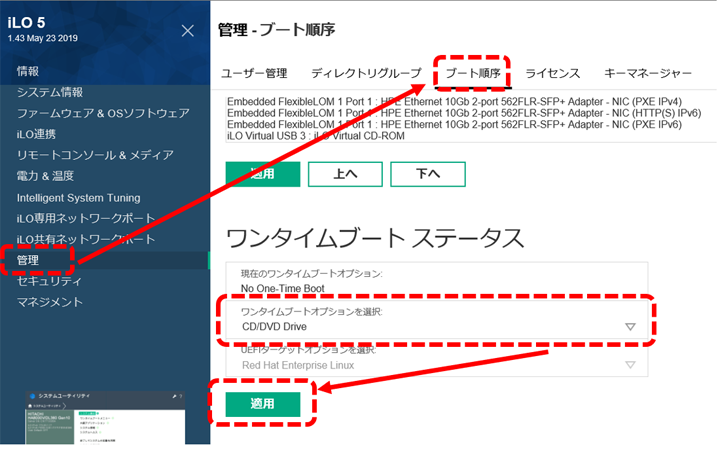

  6. 管理 > ブート順序 内のワンタイムブートステータス で、「ワンタイムブートオプションを選択」の右端の▽を選択し、CD/DVD Driveを選択します。その後、適用を選択します。
  7. iLOからリモートコンソールを起動します。以下、.NETコンソールを使用した手順になります。
    .NETコンソール以外のコンソールをご使用の場合、本アドバイザリで示す表示内容と異なる場合があります。各種コンソールで使用可能なブラウザ等の注意事項については、「iLO ユーザーズガイド」をご参照ください。

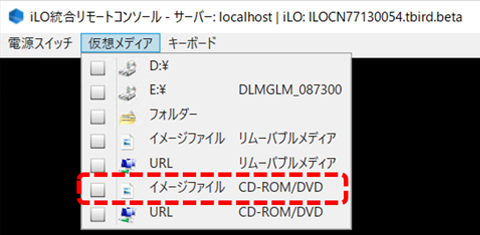

  8. 仮想メディア ＞ イメージファイル CD-ROM/DVD を選択し、「イメージファイルのマウント」のウインドウで、カスタムSPHのISOファイルを指定します。
  9. .NETコンソールタブの 電源スイッチ > 瞬間的に押す を選択します。

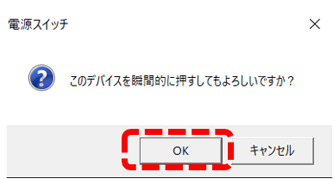

  10. 以下ウインドウが表示されるので、OKを選択し、サーバを起動します。

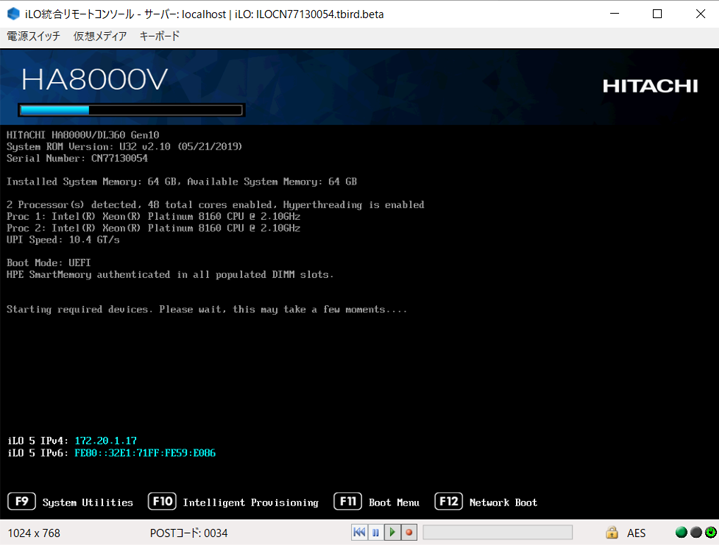

  11. サーバが起動開始します。待機します。
  12. カスタム SPHが起動します。

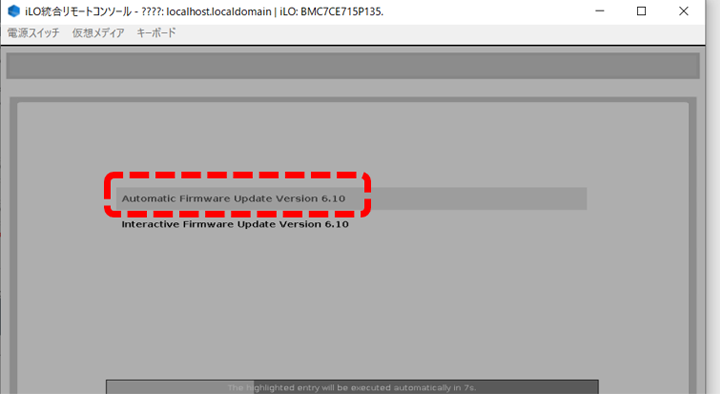

    以下画面ではキー操作を行わず、「Automatic Firmware Update …」が自動選択されるのを待ちます。
  13. 自動的に適用処理が始まりますので、待機します。
    (待機時間は、サーバ構成によって前後しますが、約8分程度です。)
    ただし、TPMが搭載されたサーバでは、適用処理中に以下メッセージが出力されますので、Ignore Warningにチェックを入れてください。
  14. アップデート完了後、自動的にサーバ再起動およびOS起動が始まります。
  15. OS起動しましたら、カスタムSPHの適用確認を行います。

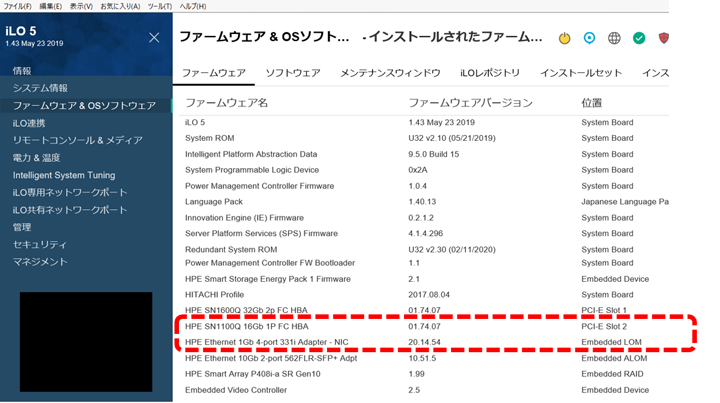

    iLOのファームウェア＆OSソフトウェア > ファームウェア画面で、SN1100Q/ SN1600Qのファームウェアバージョンが「01.74.07」であることを確認します。

    手順2〜5で「ホスト認証が必要」の状態を「有効」→「無効」に変更した場合は、以下16〜18の手順で「有効」の状態に戻します。
  16. 項3と同様、セキュリティ > アクセス設定 > iLO にある編集マーク()を選択します。
  17. iLO 設定の編集 画面の「ホスト認証が必要」をチェックします。
  18. セキュリティ > アクセス設定 > iLO の「ホスト認証が必要」の状態が「有効」であることを確認します。

対象製品

対象製品名 SN1100Q 16Gb 1port ファイバーチャネル ホスト バスアダプタ（TQ-xxx-P9D93A）
SN1100Q 16Gb 2port ファイバーチャネル ホスト バスアダプタ（TQ-xxx-P9D94A）
SN1600Q 32Gb 1port ファイバーチャネル ホスト バスアダプタ（TQ-xxx-P9M75A）
SN1600Q 32Gb 2port ファイバーチャネル ホスト バスアダプタ（TQ-xxx-P9M76A）
※「xxx」はお客さまのご購入製品により相違します
対象装置 HA8000V/DL20 Gen10
HA8000V/DL360 Gen10
HA8000V/DL380 Gen10
HA8000V/DL580 Gen10
HA8000V/ML350 Gen10

対象OS

OS依存はありません。

更新情報

2020年9月4日（公開）

*
本ページで記載している内容を予告なく変更することがありますので、あらかじめご了承ください。

文書番号

ADV-2020-0053
