発電制御システム

汽力発電監視制御システム

ベース電源として使用される汽力発電所において、ボイラへ供給する燃料・水・空気量を制御するAPCや、プラントの起動・停止を制御するSQC等の重要な機能をもつ制御装置について、国内外問わず多数の納入実績を持っています。

旧システムからの更新の際は、プラントの定期点検日数などのニーズに合わせ、システム内で装置の更新時期をずらし順次更新する手法も加えながら、システムの最新鋭化を推進しております。

APC : Automatic Plant Control system
(自動プラント制御システム)
SQC : SeQuence Control system
(シーケンス制御システム)

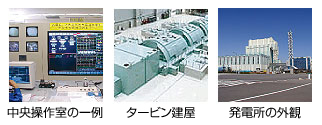

左:中央操作室の一例、中央:タービン建屋、右:発電所の外観

GT・GTCC向け監視制御システム

小型GTから大型GT向けの制御システム、並びにGT以外の設備の制御を含めたGTCCプラント制御システムを国内外の一般産業向けや電力事業者に提供しています。
HIACSのGT向け制御システムは、コントローラを待機冗長三重化としており、信頼性の高い構成となっております。
GT制御システムでは、新設案件、既設HIACSからの更新や他社製制御装置からHIACSへの更新実績があります。

GT : Gas Turbine(ガスタービン)
GTCC : Gas Turbine Combined Cycle
(ガスタービン複合サイクル)

中央操作室の一例、基本操作画面、GT向け制御システムの概念図

タービン制御EHGシステム

国内外で実績のある産業用火力、事業用火力から事業用原子力まで、最適なシステム(二重化/三重化構成)を提供します。また、海外向けに関しては、タービン制御システム並びに、主タービン以外の補機などの設備も含めた制御システムとして提供します。

EHG : Electro-Hydraulic Governor
(電子油圧式ガバナ)

海外向け操作画面の一例

AVR

日立の発電機励磁制御システムは、国内・海外の火力・水力・原子力発電プラントにおいて
多くの納入実績があり、小容量機から大容量機までお客さまの仕様に最適なシステムを提供します。

  • プラントに合わせた運転信頼性の選択(一重系/二重系構成)が可能です。
  • 複数の制御機能の中から最適な機能を提供します。
  • HMIで故障内容やプラント運転状況の監視、および制御モードの変更操作が可能です。

AVR : Automatic Voltage Regulator
(自動電圧調整器)
HMI : Human Machine Interface
(監視制御システム)

システム構成図と制御盤の画像

監視・操作用計算機システム

G-HIACSシステムは、主に中央操作室に設置の監視画面にプラント情報を提供し、運転操作を実施する計算機システムを有しています。プラントに関するあらゆる情報を常時収集して、作業の省力化と運転員の適切な判断が可能となるような、ユーザー指向のHMIとしています。PCベースのハードウェアを採用しつつ、信頼性や拡張性に優れたシステムとなっています。

監視、操作以外の機能、特徴

  • 自律分散のシステム構成
    ある装置が停止しても、他の装置が協調し、連続稼働を維持
  • 各種運転記録・過渡現象記録
    紙または電子データによる長期運転データ記録
  • システムカスタマイズツール
    ユーザの使い勝手を考慮した、画面・データカスタマイズツールを用意
  • 場所を問わない監視機能
    スマートデバイスや遠隔ネットワークを使い、現場や遠隔地で監視




監視・操作用計算機システム画面例


納入後のアフターサービスについて

2018年4月より、お客さまの制御システム全体をワンストップで支援する「制御システム安定稼働サービス」を販売開始しました。納入後のアフターサービスは本サービスにてサポートさせていただきます。

サービスの詳細は下記をご参照願います。

<日立制御システム安定稼働サービス>
https://www.hitachi.co.jp/products/it/control_sys/cs_support/index.html


発電所向けセキュリティソリューション

発電所をサイバー攻撃の脅威から守るためのセキュリティソリューションを提供します。様々なセキュリティ製品やサービスから、発電所のシステムや運用を考慮した最適な組合せを提案します。また現状分析、対策検討、実施、評価、見直しまでトータルにサポート可能です。

日立が提供するセキュリティソリューションについては下記をご参照願います。

<日立のセキュリティ統合監視について>
https://www.hitachi.co.jp/products/it/security/solution/integrated/index.html
