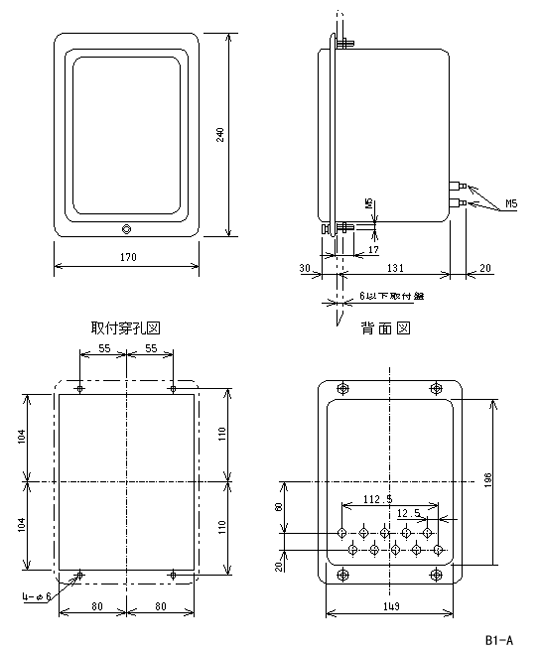

品名 | 電圧抑制付過電流継電器 |
---|---|
形式 | IOV-C-B1 |
定格 | 110V,5A |
整定範囲 | 電流:1.5-2-3-4-5-6A 電圧抑制:2-3-4倍 |
周波数 | 50Hzまたは60Hz |
ICSまたはTAG | ICS:0.8A |
消費VA | 電圧回路:50Hz時 12VA、60Hz時 15VA 電流回路:50Hz時 13VA、60Hz時 16VA |
質量 | 6kg |
特性試験項目 | 試験条件 | 管理値 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
始動値 | 整定値 | 80%以上 | ||||||||
動作値 | 整定値の抑制電圧(定格電圧) 印加の場合(電流タップ値×倍率タップ) |
±5% 電流タップ最小±10% その他のタップ±20% |
||||||||
動作時間 | 最小タップ値×200% 動作時間整定レバー10 |
5.8秒±15% | ||||||||
最小タップ値×300% 動作時間整定レバー10 |
2.9秒±10% | |||||||||
最小タップ値×300% 動作時間整定レバー7 |
2.0秒±0.2秒 | |||||||||
最小タップ値×300% 動作時間整定レバー4 |
1.16秒±0.145秒 | |||||||||
最小タップ値×300% 動作時間整定レバー1 |
0.29秒±0.145秒 | |||||||||
最小タップ値×1000% 動作時間整定レバー10 |
1.0秒 +0% −10% |
|||||||||
表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||
表示器
|
