IO-CI-B1の製品図

仕様

品名 過電流継電器
形式 IO-CI-B1
定格 5A
限時要素整定範囲 T:3-4-5-6-7-8-10-12A
即時要素整定範囲 I:20-80A
周波数 50Hzまたは60Hz
ICSまたはTAG ICS:0.2A
消費VA 50Hz時 定格値VA:18VA
60Hz時 定格値VA:21VA
質量 3.5kg

特性管理値表

特性試験項目 試験条件 管理値
動作値 各整定値 ±5%
動作時間 整定タップ最小 電流 300%
最大動作時間整定
電流 500%
電流 1000%
3.4秒の±12%

2.7秒の±7%
2.3秒の±7%
整定タップ最小電流 300% 目盛り7 2.38秒が中心値で誤差は3.4 秒±10%
目盛り4 1.36秒が中心値で誤差は3.4秒±8%
目盛り1 0.34秒が中心値で誤差は3.4秒±6%
即時要素動作値 各整定値 ±15%
表示器付補助接触器の動作
または表示器の動作
表示器付補助接触器
表示器付補助接触器
定格(A) 0.2 0.5 0.8
抵抗(Ω) 21.0 3.0 1.1
定格電流値以下で動作すること
表示器
表示器
定格(A) 0.2 0.5 0.8
抵抗(Ω) 3.5 1.6 0.5

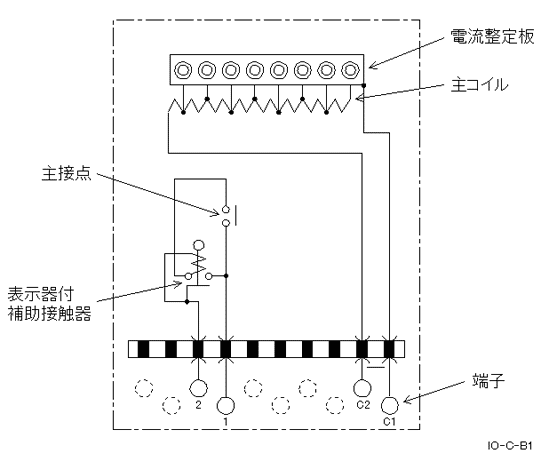

内部接続図

内部接続図

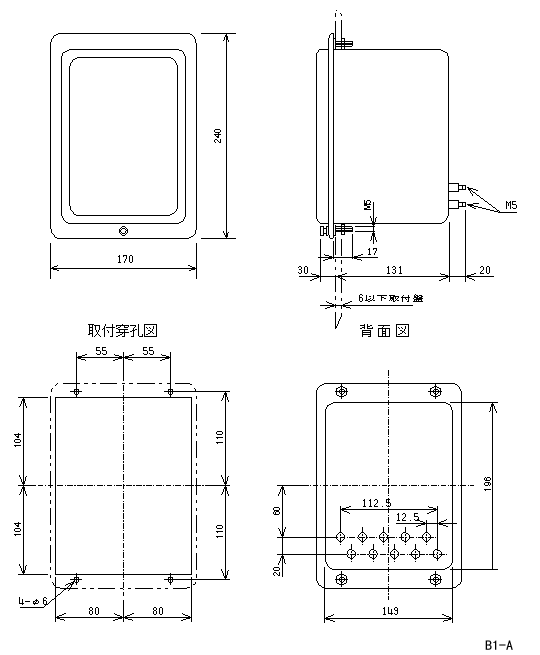

ケース寸法図

ケース寸法図
