| 品名 | 不足電圧継電器 |
|---|---|
| 形式 | IV-UC-B1 |
| 定格 | 110V |
| 整定範囲 | 60-65-70-75-80-85-90V |
| 周波数 | 50Hzまたは60Hz |
| ICSまたはTAG | ICS:0.8A |
| 消費VA | 50Hz時:9.2VA 60Hz時:8.6VA |

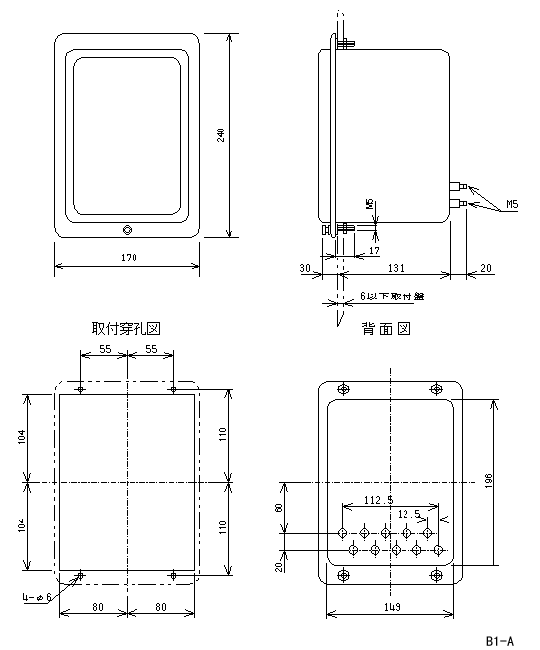

| 質量 | 3.5kg |
| 特性試験項目 | 試験条件 | 管理値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 始動値 | 各整定値 | 整定値の±5% | ||||||||
| 動作値 | 各整定値 | 整定値の±5% | ||||||||
| 動作時間 | 定格電圧→0Vにて | 3.6〜4.4秒 | ||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||
表示器
|
