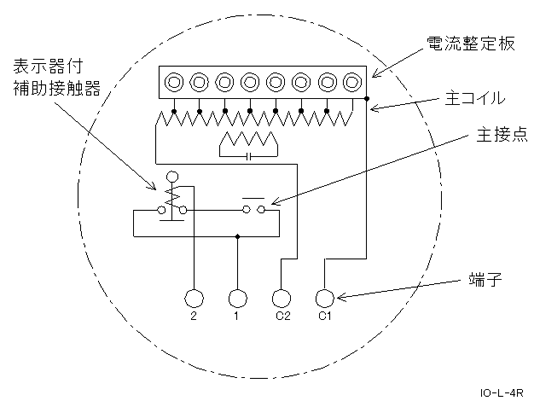

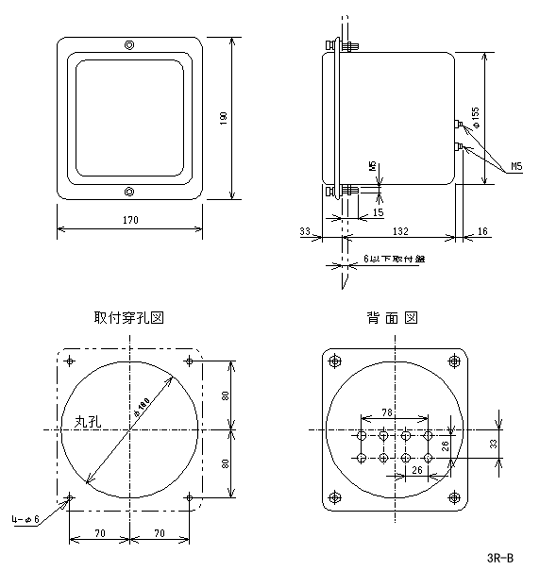

| 品名 | 過電流継電器(小勢力形) |
|---|---|
| 形式 | IO-L-4R |
| 定格 | 5A |
| 限時要素整定範囲 | T:3-4-5-6-7-9-12A |
| 周波数 | 50Hzまたは60Hz |
| ICS又はTAG | ICS:0.8A |
| 消費VA | 50Hz時 0.9VA 60Hz時 1.0VA |
| 質量 | 2.5kg |
| 特性試験項目 | 試験条件 | 管理値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 始動値 | 整定値 | ±10% | ||||||||
| 動作値 | 整定値 | ±10% | ||||||||
| 感度低下 | 外部端子A1-A2短絡にて | タップ値×2倍の±15% | ||||||||
| 動作時間 | 最小タップ値×300% 動作時間整定レバー10 |
3.7秒(3.7秒±18%) | ||||||||
| 最小タップ値×300% 動作時間整定レバー7 |
2.59秒(3.7秒±15%) | |||||||||
| 最小タップ値×300% 動作時間整定レバー4 |
1.48秒(3.7秒±12%) | |||||||||
| 最小タップ値×300% 動作時間整定レバー1 |
0.37秒(3.7秒±9%) | |||||||||
| 最小タップ値×500% 動作時間整定レバー10 |
2.6秒±10% | |||||||||
| 最小タップ値×1000% 動作時間整定レバー10 |
2.3秒±10% | |||||||||
| 即時要素動作値 | 各整定目盛り | ±15% | ||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||
表示器
|
