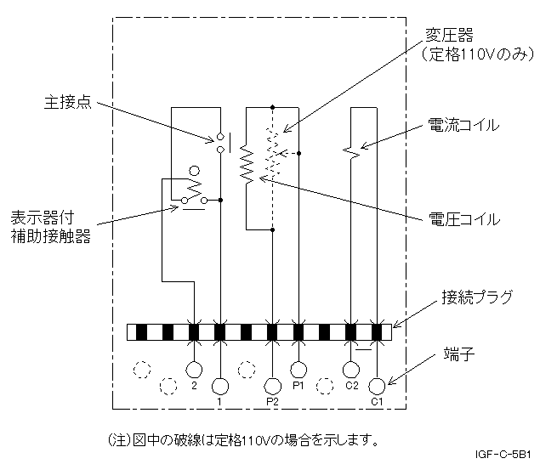

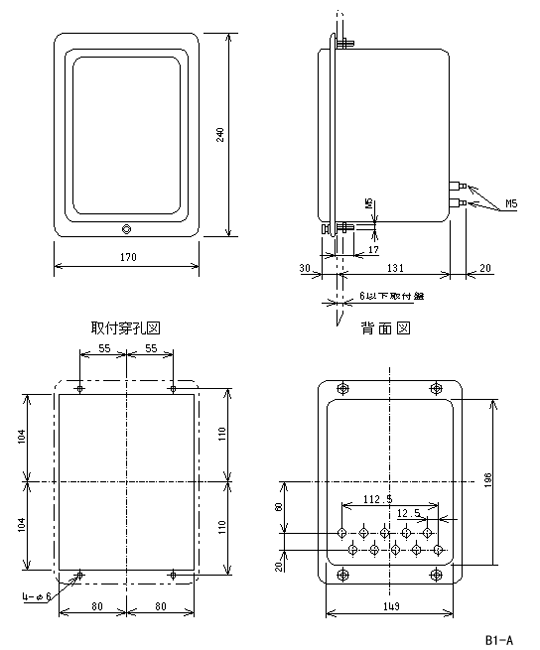

| 品名 | 地絡方向継電器 |
|---|---|
| 形式 | IGF-C-5B1 |
| 定格 | 190V,0.5A |
| 整定範囲 | 54〜86mA固定（ZCT組合わせ） |
| 最大感度位相角 | Lead 10° |
| 周波数 | 50Hzまたは60Hz |
| ICS 又は TAG | ICS:0.8A |
| 消費 VA | 電圧回路 50Hz時 38VA、60Hz時 32VA 電流回路 50Hz時 10Ω、60Hz時 10Ω |
| 質量 | 4.5kg |
| 特性試験項目 | 試験条件 | 管理値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 動作値 | 定格電圧ZCT1次側同相電流にて | 54〜86mA以内 | ||||||||
| 定格電圧×20%、ZCT1次側同相電流にて | 定格時動作電流×5±20% | |||||||||
| 最大感度位相角 | 定格電圧、ZCT1次側電流300mAにて ZCT形式 UTGおよびMUTG ZCT形式 MUG |
Lead 5°±10° Lead 10°±10° |
||||||||
| 動作時間 | 定格電圧、ZCT1次側300(210)mAにて | 3.2〜4.8秒 | ||||||||
| クリーピング | 定格電圧×110%、ZCT接続状態にて電流零 | 誤動作せず | ||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||
表示器
|
