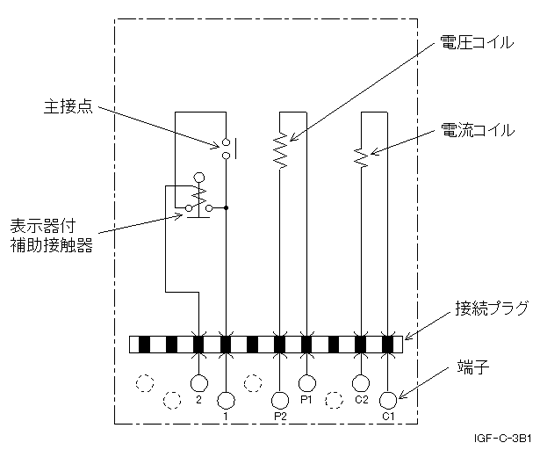

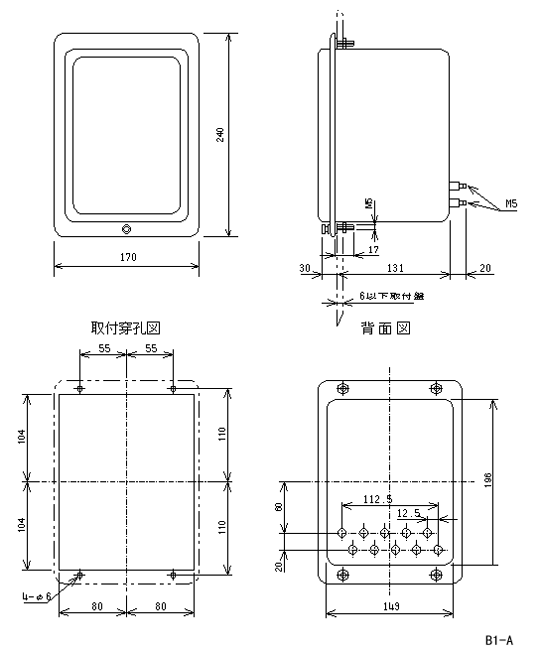

| 品名 | 地絡方向継電器 |
|---|---|
| 形式 | IGF-C-3B1 |
| 定格 | 190V, 0.5A |
| 整定範囲 | 150〜300mA固定（ZCT組合わせ） |
| 最大感度位相角 | Lead 10° |
| 周波数 | 50Hzまたは60Hz |
| ICSまたはTAG | ICS:0.8A |
| 消費VA | 電圧回路 50Hz時 38VA、60Hz時 32VA 電流回路 50Hz時 10Ω、60Hz時 10Ω |
| 質量 | 4.5kg |
| 特性試験項目 | 試験条件 | 管理値 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体 | ZCT組合せ | ||||||||||
| 動作値 | 定格電流、同相電流にて | 2〜4mA | 0.15〜0.3A | ||||||||
| 定格電流×8%、同相電流にて | 22.5〜27.5mA | 1.35〜1.65A | |||||||||
| 動作時間 | 定格電圧×8% 単体では 同相電流100mA ZCT組合せでは同相電流6A |
1秒±0.15秒 | |||||||||
| クリーピング | 電圧クリープ 定格電圧×110% 単体の時はC1→C2短絡および20Ω接続に、ZCT組合せの時はC1→C2にZCT接続 |
誤動作ないこと | |||||||||
| 電流クリープ(P1→P2短絡及び開放)単体においては250mA ZCT組合せの時は15A(ZCT1次電流) |
誤動作ないこと | ||||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること。 | |||||||||
表示器
|
|||||||||||
