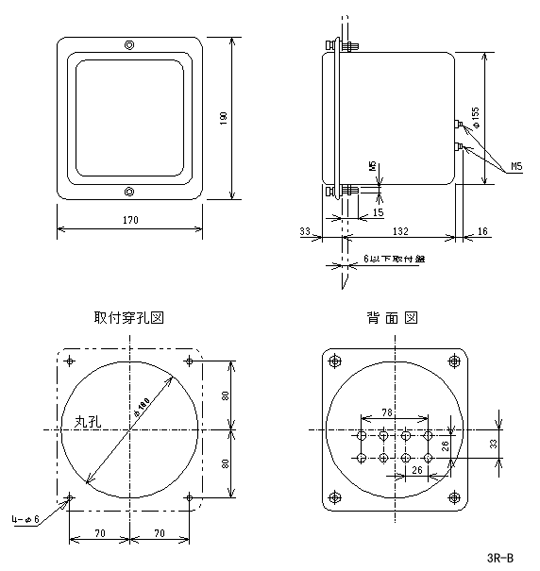

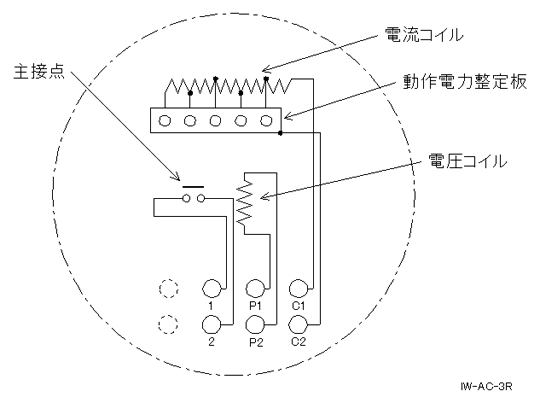

| 品名 | 電力継電器 |
|---|---|
| 形式 | IW-AC-3R |
| 定格 | 110V,5A |
| 整定範囲 | 50-70-100-150-200W |
| 最大感度位相角 | 0° |
| 周波数 | 50Hzまたは60Hz |
| 消費VA | 電圧回路:50Hz時 20VA、 60Hz時 17VA 電流回路:50Hz時 4.2VA、60Hz時 4.4VA |
| 質量 | 3kg |
整定値電流I(A)算出式
| 定格電圧 整定値(W) |
110V | 220V |
|---|---|---|
| 50 | 0.454A | 0.227A |
| 70 | 0.636A | 0.318A |
| 100 | 0.910A | 0.454A |
| 150 | 1.364A | 0.682A |
| 200 | 1.820A | 0.910A |
| 特性試験項目 | 試験条件 | 管理値 |
|---|---|---|
| 始動値 | 定格電圧,同相電流にて | 整定値電流の±10% |
| 動作値 | 定格電圧,同相電流にて | 整定値電流の±6% |
| 動作時間 | 整定値 50W レバー10 定格電圧,同相電流 I(A)×4 |
1.5秒±0.1秒 |
| 位相特性 | 整定値 50W 定格電圧,同相電流1.5Aにて |
0°±3° |
