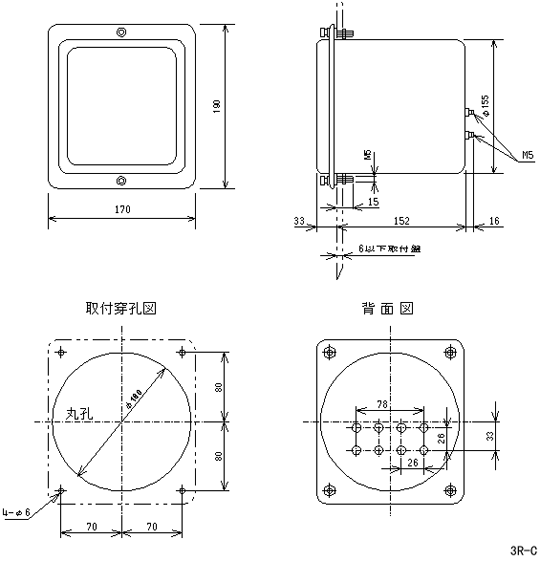

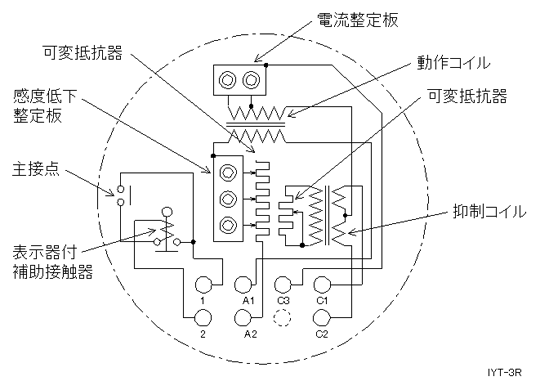

| 品名 | 比率差動継電器 |
|---|---|
| 形式 | IYT-3R |
| 定格 | 5A |
| 整定範囲 | 最小動作電流:1.5A-2A 比率:33%-45% |
| 周波数 | 50Hzまたは60Hz |
| ICSまたはTAG | ICS:0.8A |
| 消費VA | 50Hz時:C1-C2:2VA、C1-C3:15VA 60Hz時:C1-C2:2.1VA、C1-C3:17VA |
| 質量 | 4kg |
| 特性試験項目 | 試験条件 | 管理値 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作値 | C1→C3またはC2→C3に電流を流した時整定タップ値の | ±5% | ||||||||||||
| 感度低下 | A1-A2短絡にて下記の範囲で動作すること | 左表による | ||||||||||||
| 倍率 タップ 整定 |
R1 | R2 | R3 | |||||||||||
| 1.5A | 3.8〜4.5 〜5.17 |
5.5〜6.5 〜7.4 |
7.6〜9〜10.3 | |||||||||||
| 2A | 5.1〜6 〜6.9 |
8.5〜10 〜11.54 |
C1→C3 | C2→C3 | ||||||||||
| 13.6 〜18.4 |
17.8 〜24.1 |
|||||||||||||
| 比率 | 電流タップ1.5A 流出電流10Aにて 電流タップ2A 流出電流10Aにて |
2.97〜3.3〜3.63 4.05〜4.5〜4.95 |
||||||||||||
| 動作時間 | 電流C1→C3にタップ値×200% 電流C1→C3にタップ値×500% |
0.4〜1.0秒 0.1〜0.2秒 |
||||||||||||
| 反転 | C1-C2に100A通電しこれを切ったとき誤動作せぬこと | 誤動作なきこと | ||||||||||||
| 表示器付補助接触器の動作 または表示器の動作 |
表示器付補助接触器
|
定格電流値以下で動作すること | ||||||||||||
表示器
|
||||||||||||||
