設置場所に制限がある場所に向いています。
利用者端末を1台から4台まで増設できることで、充電待ちの低減、長時間駐車される場所での電力量抑制、特定時間に複数台が同時に充電される場合に対応できます。
電力会社との契約電力量を超えないように、充電器の出力を可変制御することが可能です。
ICカード認証、コイン課金接続が可能です。

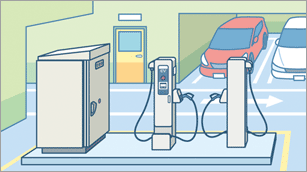

利用イメージ(設置)

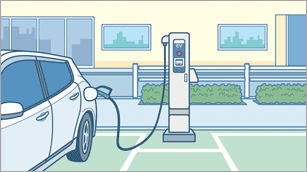

利用イメージ(充電)

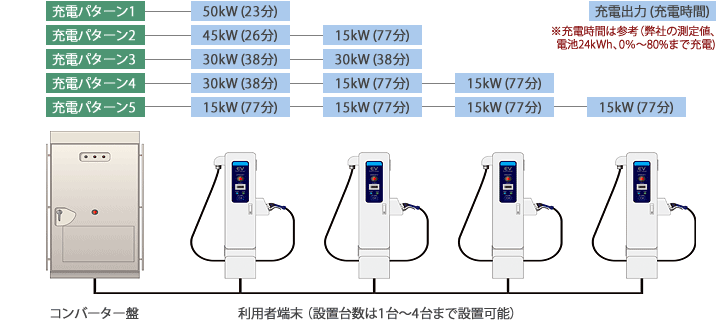

コンバーター盤1面に対して、利用者端末を最大4台まで拡張することができます。
利用者端末の充電出力容量は、充電器の利用頻度、充電時間に合わせて、設定変更が可能です。
| 詳細仕様 | |||
|---|---|---|---|
| 形式 | HI-QC001-CN31 | HI-QC001-CN32 | HI-QC001-CN33 |
| 利用者端末数 | 1 | 2 | 3 |
| 入力定格電圧 | 三相3線 AC 210V ± 15% | ||
| 入力周波数 | 50 / 60Hz ± 5% | ||
| 入力容量 | 49kW | ||
| 力率 | 95%以上 | ||
| 出力電圧範囲 | DC 50 〜 500V | ||
| 出力電流範囲 | DC 0 〜 112A | ||
| 定格出力電力 | 43kW | 30kW + 13kW | 15kW + 15kW + 13kW |
| 効率 | 90%以上 | ||
| 詳細仕様 | ||||
|---|---|---|---|---|
| 形式 | HI-QC001-CN41 | HI-QC001-CN42 | HI-QC001-CN43 | HI-QC001-CN44 |
| 利用者端末数 | 1 | 2 | 3 | 4 |
| 入力定格電圧 | 三相3線 AC 210V ± 15% | |||
| 入力周波数 | 50 / 60Hz ± 5% | |||
| 入力容量 | 57kW | 68kW | ||
| 力率 | 95%以上 | |||
| 出力電圧範囲 | DC 50 〜 500V | |||
| 出力電流範囲 | DC 0 〜 125A | |||
| 定格出力電力 | 50kW | 45kW + 15kW 30kW + 30kW |
30kW + 15kW + 15kW | 15kW + 15kW + 15kW + 15kW |
| 効率 | 90%以上 | |||
| 詳細仕様 | |
|---|---|
| 使用温度範囲 | -10 〜 40℃ |
| 使用湿度範囲 | 30 〜 90% RH |
| 防塵・防水 | IP44相当 / 屋内・屋外設置 |
| 詳細仕様 | |
|---|---|
| コンバーター盤寸法 | 幅 1,100mm × 奥行 1,100mm × 高さ 2,000mm (筐体部のみ) |
| 利用者端末寸法 | 幅 622mm × 奥行 283mm × 高さ 1,700mm (筐体部のみ) |
| 質量 | コンバーター盤 950kg / 利用者端末 90kg |
| 騒音 | 65dB 以下（周囲1m、高さ1mの位置で測定） |
| 詳細仕様 | |
|---|---|
| 準拠規格 | CHAdeMO |
| 充電コネクター規格 | JEVS G 105準拠品 |
| 充電ケーブル長 | 4m |
| 保護機能 | 非常停止プッシュボタン、漏電検出、地絡検出、過電流保護 他 |
| 充電操作画面 | 日本語・英語の表示選択 |
| オプション対応 | 1) ケーブル長変更 ： 4 〜 15m 2) 寒冷地仕様 ： -20 〜 40℃ 3) 耐塩害仕様 ： 海岸から300m以上の場所に設置する場合 4) 筐体部の塗装色変更 5) コンバーター盤と利用者端末間の距離を30m以上とする場合 |
