2U2プロセッサー 高性能 RS220-h製品概要仕様

特長

2Uサイズの筐体に、優れた処理性能と高可用性・拡張性も備えた、高密度実装のハイパフォーマンス2プロセッサーサーバ

RS220-h 2012年11月〜M1モデル仕様

RS220-h M1モデル機器仕様表(PDF形式、166kバイト)

構成(モデル名)		最大内蔵 ハードディスク容量	CPU	メモリ容量
2.5型(SAS2.0)ハードディスク	RAID5/SSD(HM1)	13.5TB (900GB×16)	最小1CPU 8コア/16スレッド： インテル® Xeon®プロセッサー E5-2690(2.90GHz)/E5-2670(2.60GHz) 6コア/12スレッド： インテル® Xeon®プロセッサー E5-2640(2.50GHz)/E5-2620(2GHz)/E5-2630L(2GHz) 4コア/4スレッド： インテル® Xeon®プロセッサー E5-2609(2.40GHz)/E5-2603(1.80GHz) 2コア/4スレッド： インテル® Xeon®プロセッサー E5-2637(3GHz) 最大2CPU 16コア/32スレッド： インテル® Xeon®プロセッサー E5-2690(2.90GHz)/E5-2670(2.60GHz) 12コア/24スレッド： インテル® Xeon®プロセッサー E5-2640(2.50GHz)/E5-2620(2GHz)/E5-2630L(2GHz) 8コア/8スレッド： インテル® Xeon®プロセッサー E5-2609(2.40GHz)/E5-2603(1.80GHz) 4コア/8スレッド： インテル® Xeon®プロセッサー E5-2637(3GHz)	最小4GB /最大768GB[(384GB/CPU)×2]
	RAID5/SSD /ディスクアレイコントローラーボードキャッシュバックアップ付(KM1)
SANブート	(LM1)	-
2.5型(SAS2.0)ハードディスク	RAID5 ENERGY STAR® 適合モデル(JM1)	13.5TB (900GB×16)	標準2CPU 12コア/24スレッド： インテル® Xeon®プロセッサー E5-2630L(2GHz)	最小8GB /最大384GB[192GB/CPU)×2]

RS220-h 2012年4月〜Mモデル仕様

RS220-h Mモデル機器仕様表(PDF形式、162kバイト)

構成		最大内蔵 ハードディスク容量	CPU	メモリ容量
2.5型(SAS2.0)ハードディスク	RAID5/SSD(HM)	13.5TB (900GB×16)	最小1CPU 8コア/16スレッド： インテル® Xeon®プロセッサー E5-2690(2.90GHz)/E5-2670(2.60GHz) 6コア/12スレッド： インテル® Xeon®プロセッサー E5-2640(2.50GHz)/E5-2620(2GHz)/E5-2630L(2GHz) 4コア/8スレッド： インテル® Xeon®プロセッサー G850（2.90GHz） 最大2CPU 16コア/32スレッド： インテル® Xeon®プロセッサー E5-2690(2.90GHz)/E5-2670(2.60GHz) 12コア/24スレッド： インテル® Xeon®プロセッサー E5-2640(2.50GHz)/E5-2620(2GHz)/E5-2630L(2GHz) 8コア/16スレッド： インテル® Xeon®プロセッサー G850（2.90GHz）	最小2GB /最大384GB[(192GB/CPU)×2]
	RAID5/SSD /ディスクアレイコントローラーボードキャッシュバックアップ付(KM)
	RAID5 ENERGY STAR® 適合モデル(JM)		標準2CPU 12コア/24スレッド： インテル® Xeon®プロセッサー E5-2630L(2GHz)	最小4GB /最大384GB[192GB/CPU)×2]

• ページの先頭へ

エコロジー

高効率電源の採用

80 PLUS^® PLATINUM認証取得電源を採用。 変換効率を向上させることで電力損失を低減し、より効率よく電力を使用することで、エネルギー消費を抑えています。

ENERGY STAR^® for Computer Servers Version 1.1に適合

当社はENERGY STAR^®の参加事業者として、HA8000/RS220-h ENERGY STAR^®適合モデルがENERGY STAR for Computer Servers Version 1.1基準を満たしていると判断します。

ENERGY STAR Power and Performance Data Sheet (電力と性能のデータシート)のダウンロード

• 2012年11月〜JM1モデル E5-2630搭載の構成(PDF形式、28kバイト)
• 2012年4月〜JMモデル E5-2630搭載の構成(PDF形式、28kバイト)

ENERGY STAR^®とは

動的パワーキャッピング機能により消費電力を抑制

設定した消費電力の上限値を超えないように、自動的にプロセッサーのパフォーマンスを制御します。

SSD（Solid State Drive）サポート

アクセス性能向上や省電力化を検討しているシステムに、2.5型ハードディスクベイ搭載可能な、半導体記録素子であるフラッシュメモリを使用したSSDをサポート。

40℃動作保証する冷却構造

CPUからの加熱された空気が、特に冷却が必要とされる電源ユニットにかからないように配置するなど、適切なエアフロー設計や冷却効率のよい部品を採用。システム装置内部で発生する熱を効率よく排気、冷却することで、最高40℃までの動作を保証します。システム装置を設置しているサーバルームの空調設備の温度設定の見直しにより、空調電力の節電に貢献します。

• 構成についてはシステム構成図でご確認ください。

運用性

• 「ベースボード管理モジュール：BMC」がサーバ内のCPU温度や電圧、FANの回転数などの稼働状況を監視。サーバ内の部品にエラーを検知した場合には、ブザーを鳴らしたり、システム装置前面の7セグメントディスプレイやLEDを点灯させたりして異常状態を通知します。また、保守会社との電話の問診で、7セグメントディスプレイなどの表示内容を伝えることで、障害箇所を特定可能。スムーズなシステム復旧を支援します。2プロセッサーモデルにおいては表示を切り替えることによって、稼働中の消費電力を表示する機能もサポート。

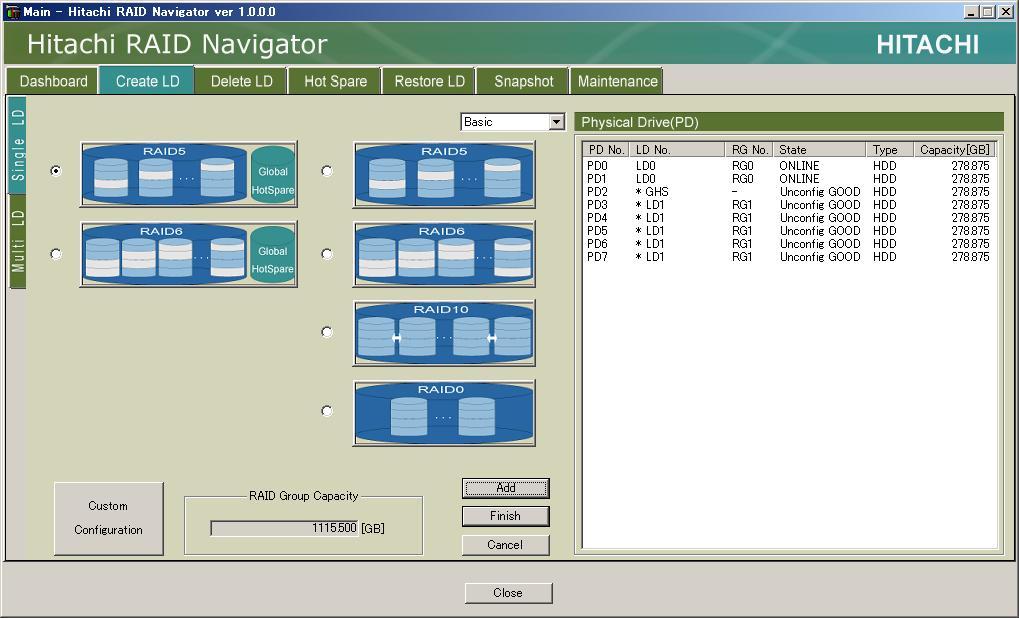

• サーバ内蔵ディスクアレイの構築や設定作業、状態監視、障害検知を行うことができるRAID管理ソフトウェア「Hitachi RAID Navigator」標準添付。

可用性

• SANブートモデル(LM1)
  外部のディスクからシステムを起動できるSANブート機能に対応。万一、稼働中のサーバで障害が発生した場合でも、異なるサーバからブートディスクを起動するだけでシステムを復旧でき、ダウンタイムを低減します。
  日立製FCカードとエントリークラスディスクアレイ装置「BR1650」や日立ディスクアレイシステム「Hitachi Unified Storage」で、より高信頼なSANブート環境を実現します。
  SAN：Storage Area Network FC：Fibre Channel
• メモリーモジュールに障害が発生した場合、予備のメモリーに切り替わるスペアメモリー、メモリーモジュールの2重化を行うメモリーミラーリング機能サポートにより、信頼性・可用性を向上。
• 冗長化電源システム、冗長FANなどの機器の冗長化による、より高い信頼性を実現。
• ディスクアレイコントローラキャッシュバックアップ付モデル(KM1)
  システムへの電源供給が急に停止した場合でも、システムに内蔵されたキャッシュバックアップモジュールがディスクアレイコントローラに電源を供給。キャッシュメモリー内のデータを退避用メモリーに書き込むことで、HDDに書き込み途中のデータの消失を防ぎます。

サポート & サービス

• 「TCOを削減する無償保証」・「迅速な保守対応」・「充実なサポート＆サービス」・「安心の運用性と信頼性」・「高品質・高性能のハードウェア」をコンセプトとした3年無償保証サービス対応製品です。
• 簡易定期点検サービス付きおまかせ安心モデル対象製品です。
• おまかせ安心モデル、おまかせ安心モデル24対応
• おまかせ安心ロングライフモデル、おまかせ安心ロングライフモデル24対応
• 最長7年のロングライフサポートサービス対応(HM1,KM1,JM1)
• 預けて安心ロングライフ(7年)サポートサービス対応(HM1)

• * 本製品の標準ハードウェア保守サービス期間は、製品納入時より5年間です。
