日立製作所 半導体グループ(グループ長＆CEO 石橋 正)は、このたび、携帯電話やデジタル
スチルカメラ、ノートPC等の低電圧・小型の高速システム用に、１つのパッケージに1ゲートを
搭載し、デジタル信号を高速に伝達するユニロジックIC「HD74ALVC1Gシリーズ」を開発しまし
た。今回第一弾製品として「HD74ALVC1G00」他、合計5品種を製品化し、2001年4月よりサンプ
ル出荷を開始します。
本シリーズは、電源電圧1.2V〜3.6Vの低電圧システムに対応し、データ転送速度が3.0ns
(max. Vcc=3.3V時)と当社従来品に比べ約3倍に高速化しています。また、ユニロジックICとし

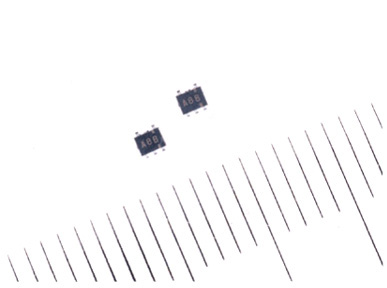

ては業界最小レベルの小型・薄型パッケージ（外形サイズ：1.6mm×1.6mm×0.55mm(typ.)）を
使用しています。
＜背景＞
近年、携帯電話は高機能化に伴い、デジタル信号の使用が増え、標準ロジックICの使用ポテ
ンシャルも高くなってきています。またノートPCやデジタルスチルカメラ等の小型・高速化は
著しく、配線の取り回しが不要な分散整合方式のシステム設計に対応したユニロジックICの需
要が高まっています。
このようなニーズに対応し、当社では昨年より小型・高速のユニロジックICとして
「HD74LV1G-Aシリーズ」を量産していますが、今回、さらなる高速データ転送と小型外形を実
現した「HD74ALVC1Gシリーズ」5品種を製品化しました。
＜製品について＞
本「HD74ALVC1Gシリーズ」は、0.35μmプロセスの採用と回路設計の工夫等により、高速化
かつ小型・低電圧化を実現しています。データ転送速度(tpd)は3.0ns(max. Vcc=3.3V時)で、
当社従来の「HD74LV1G-Aシリーズ」(tpd=9.5ns max. Vcc=3.3V時）に比べ約3倍に高速化し
ています。
また、基板実装面積の低減を図るため、従来の「CMPAK-5」(当社の外形コード名)品に比べ
約40％基板実装面積を低減可能な超小型・薄型パッケージ「VSON-5」(当社の外形コード名)
を採用しています。リードピッチは0.5mmで、薄さ0.55mm(typ.)を実現しており、機器の小型
化が図れます。
電源電圧は1.2V〜3.6Vで低電圧システムに対応すると共に、入出力トレラント機能内蔵によ
り、電源電圧混在システム等の異なった信号レベル間のインタフェースに使用できます。
今回、「HD74ALVC1Gシリーズ」第一弾製品として、次の5品種を製品化しました。
HD74ALVC1G00 （2-input NAND機能）
HD74ALVC1G08 （2-input AND機能）
HD74ALVC1G02 （2-input NOR機能）
HD74ALVC1G32 （2-input OR機能）
HD74ALVC1G86 （2-input EX-OR機能）
また、今後は次の10品種を製品化するなど、製品のラインアップを拡充していきます。
HD74ALVC1G04 （Inverter機能）
HD74ALVC1G06 （Open Drain Inverter機能）
HD74ALVC1G07 （Open Drain Buffer機能）
HD74ALVC1G14 （Schmitt-trigger inverter機能）
HD74ALVC1G66 （Analog Switch機能）
HD74ALVC1G79 （D-type Flip Flop機能）
HD74ALVC1G80 （D-type Flip Flop機能）
HD74ALVC1G125（3-state Buffer機能）
HD74ALVC1G126（3-state Buffer機能）
HD74ALVC1G240（3-state Buffer機能）
なお、本「HD74ALVC1Gシリーズ」は、米国テキサス・インスツルメンツ社との技術提携に
より、仕様を共通化しています。
■ 応用製品例
携帯電話、DVD-RAM/DVD-ROM、デジタルスチルカメラ、ノートPC等の小型・高速システム
■ 価 格
| 製 品 名 | サンプル価格(円) |
| HD74ALVC1G00 | 20 |
| HD74ALVC1G08 | 20 |
| HD74ALVC1G02 | 20 |
| HD74ALVC1G32 | 20 |
| HD74ALVC1G86 | 20 |
■HD74ALVC1Gシリーズ電気的特性仕様
| 項 目 | 記 号 | 条 件 | 規 格 | 単 位 |
| min. | max. |
最
大
定
格 | 電源電圧 | Vcc | | -0.5 | 4.6 | V |
| 入力電圧 | VI | | -0.5 | 4.6 |
| 電源電流 | Icc | | | ±100 | mA |
推
奨
条
件 | 電源電圧 | Vcc | | 1.2 | 3.6 | V |
| 入力電圧 | VI | | 0 | 3.6 |
| スルーレート | Δt/
Δv | Vcc=3.3±0.3V | 0 | 10 | ns/V |
| 動作温度 | Ta | | -40 | 85 | ℃ |
電
気
的
特
性 | 出力電圧 | VOL | Vcc=3.0V、IOL=24mA | | 0.55 | V |
| VOH | Vcc=3.0V、IOH=-24mA | 2.2 | | |
電源オフリーク
電流 | IOFF | Vcc=0V、Vin or
Vout=0 to 3.6V | | 5 | μA |
| 静的消費電流 | Icc | Vcc=3.6V、VIN=Vcc or GND | | 10 | μA |
| 伝搬遅延時間 | tpd | Vcc=3.3±0.3V、CL=30pF | 1.0 | 3.0 | ns |
| パッケージ | VSON-5 (当社の外形コード名)
外形サイズ：1.6mm×1.6mm×0.55mm(typ.) |
以 上
|
